Замена материнской платы Sony Vaio VGN-SZ120P

Положите компьютер экраном вниз.

Разблокируйте аккумулятор, сдвинув защёлку со стороны разъёмов в положение «разблокировано».

На противоположной стороне от аккумулятора нажмите фикcатор и сдвиньте аккумулятор от корпуса, чтобы извлечь его.

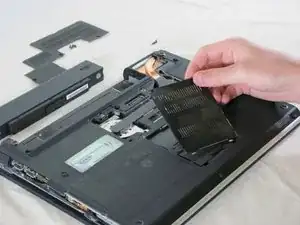

Открутите два винта панели памяти и отложите панель в сторону.

Игнорируйте снятие панели радиатора — её не нужно снимать для доступа к модулям оперативной памяти.

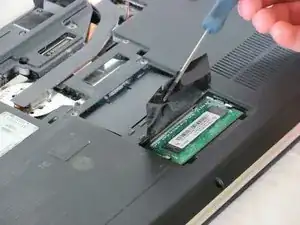

Поднимите покрывающую плёнку пинцетом, чтобы открыть доступ к модулю памяти.

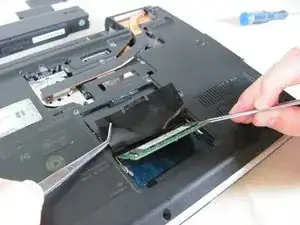

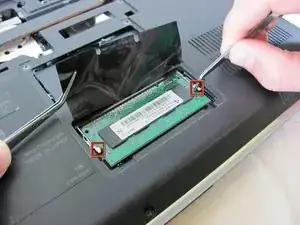

Оттяните защёлки с обеих сторон модуля оперативной памяти. Модуль подпрыгнет.

Повторите этот шаг для второго модуля оперативной памяти, расположенного непосредственно над извлечённым модулем.

Игнорируйте снятие радиатора и панелей памяти, как показано. Их не нужно снимать для выполнения этого руководства.

Удалите Torx-винт с защитой, расположенный примерно по центру на стороне, где был аккумулятор.

Нажмите защёлки по бокам клавиатуры со стороны экрана плоской гранью лопатки.

Сдвиньте клавиатуру в сторону тачпада и аккуратно приподнимите.

Клавиатура всё ещё прикреплена ленточным кабелем, не пытайтесь полностью её снять.

Отключите ленточный кабель, нажав защёлки по обеим сторонам разъёма. Вытяните кабель параллельно разъёму.

Снимите клавиатуру.

Переверните ноутбук нижней стороной вверх.

Снимите три винта передней панели тачпада, расположенные на нижней стороне ноутбука.

Осторожно переверните ноутбук обратно. Снимите ещё три винта сверху, фиксирующие панель. При снятии панель всё ещё будет подключена ленточным кабелем.

Приподнимите узел тачпада лишь настолько, чтобы получить доступ к соединительному ленточному кабелю.

Поднимите фикcатор ленточного кабеля, чтобы извлечь кабель.

Аккуратно снимите узел панели тачпада и отложите в сторону.

Здесь находился бы жёсткий диск. Замена должна быть Serial ATA (SATA).

Удалите четыре винта, крепящие жёсткий диск.

Удалите крепящий винт на нижнем левом крае оптического привода.

Аккуратно сдвиньте оптический привод вправо.

IDE-разъём слева выйдет из посадочного места.

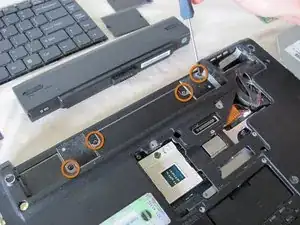

Удалите четыре винта с нижней части компьютера. Эти винты находятся под местом размещения аккумулятора и крепят верхнюю панель клавиатуры.

Чтобы снять панель под экраном, нажмите вверх на две защёлки, удерживающие панель, и поднимите её. Панель должна отщёлкнуться.

Перед продолжением снимите всю чёрную липкую ленту, удерживающую провода и другие кабели.

Снимите антенну пинцетом.

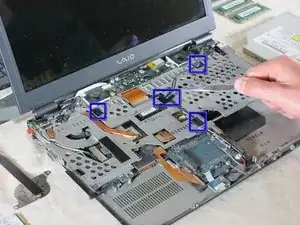

Удалите семь винтов Phillips, фиксирующих корпус динамиков.

Перед снятием корпуса отсоедините ленточный кабель, расположенный в верхнем левом углу корпуса.

Корпус динамиков снимется вместе с дисплейным модулем.

Осторожно: следите за зацеплением при подъёме модуля и колонок.

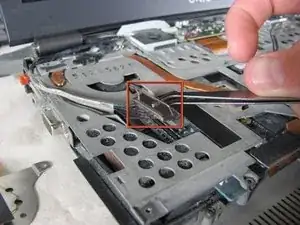

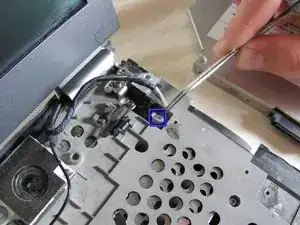

Для снятия VGA-кабеля приподнимите металлический кронштейн и аккуратно отсоедините разъём от материнской платы.

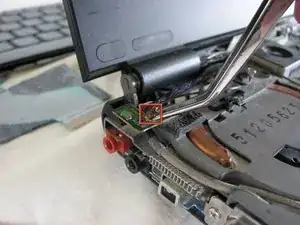

Для снятия кабеля веб-камеры аккуратно приподнимите разъём от материнской платы.

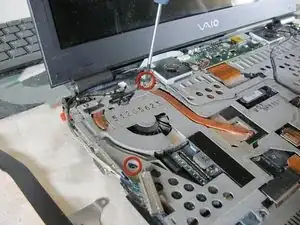

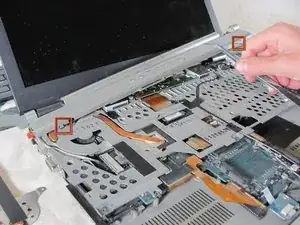

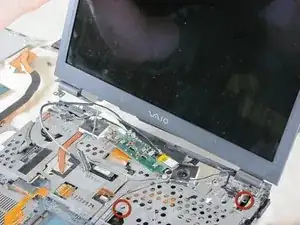

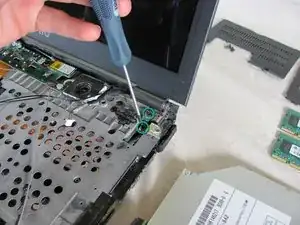

Открутите четыре крепящих винта, по два с каждой стороны ЖК-экрана.

Осторожно снимите ЖК-экран. С ним поднимутся сборки динамиков, Bluetooth и веб-камера.

Осторожно: следите за зацеплением при подъёме дисплейной и акустической сборок.

Удалите винты из лотка клавиатуры

Снимите лоток клавиатуры

Внимание: при снятии вентилятора следите, чтобы не порвать подсоединённый ленточный кабель.

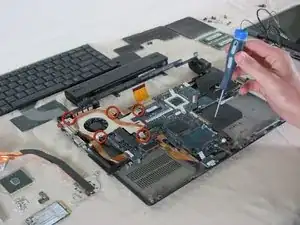

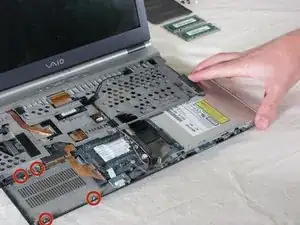

Открутите все пять винтов крепления внутреннего вентилятора.

Осторожно снимите внутренний вентилятор.

Внимание: заземлитесь перед снятием логической платы. Статическое электричество может повредить плату.

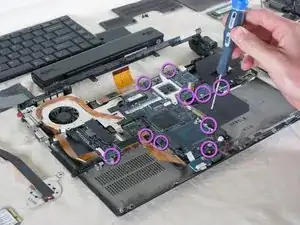

Открутите и снимите логическую плату с подложки.
