Замена сборки тачпада Sony Vaio VGN-SZ120P
Если сенсорная панель перестала реагировать, возможно потребуется снять и заменить узел тачпада.
Опасности
Храните в недоступном для детей и домашних животных месте.
НЕ пытайтесь разбирать или ремонтировать устройство под воздействием наркотиков или алкоголя.
НЕ проглатывайте никакие части системы.
Используйте правильные инструменты, указанные в разделе инструментов.
НЕ прикасайтесь к золотым контактам внутри или снаружи устройства.
Убедитесь, что устройство отключено от сети и выключено перед выполнением любых работ по обслуживанию.
Шаг 1
Положите компьютер дисплеем вниз.

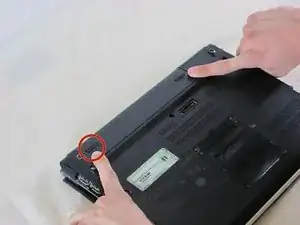

Разблокируйте аккумулятор, сдвинув защёлку на боковой стороне порта в положение «разблокировано».
Шаг 2

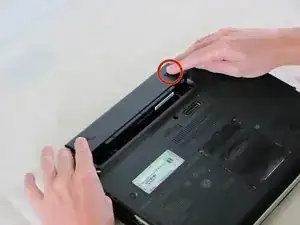

На противоположной стороне аккумулятора нажмите защёлку и сдвиньте аккумулятор от корпуса, чтобы вынуть его.
Шаг 3
Игнорируйте изображённое снятие радиатора и панелей памяти. Их снимать не нужно для выполнения этого руководства.

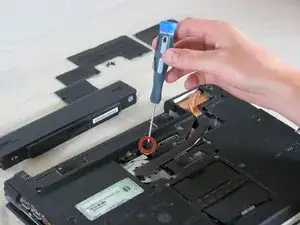

Снимите защитный винт Torx, расположенный примерно по центру на стороне батареи.
Шаг 4

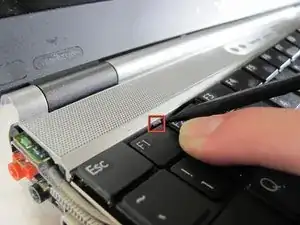

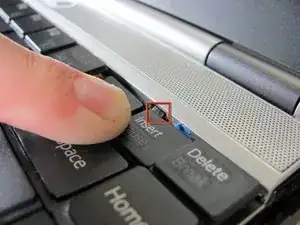

Нажмите на защёлки по обеим сторонам передней части клавиатуры плоской кромкой лопатки.

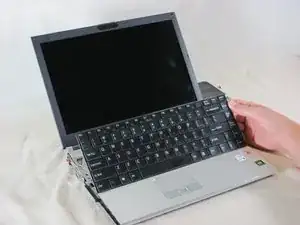

Потяните клавиатуру в сторону тачпада и аккуратно приподнимите.
Шаг 5
Клавиатура по-прежнему подключена ленточным кабелем, пока не пытайтесь полностью её снять.

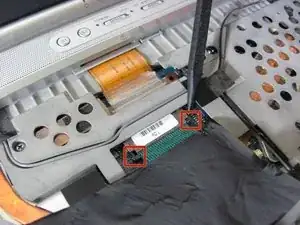

Отключите ленточный кабель, нажав на защёлки по обеим сторонам разъёма. Вытяните кабель параллельно разъёму.
Снимите клавиатуру.
Шаг 6
Переверните ноутбук вверх дном.

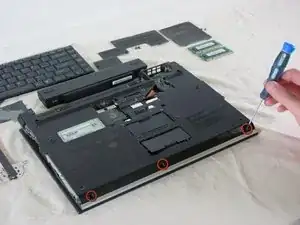

Снимите три винта с передней панели тачпада, расположенные на нижней стороне ноутбука.

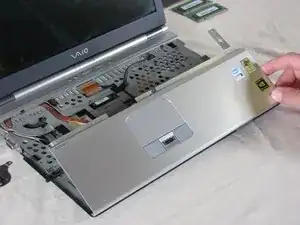

Аккуратно переверните ноутбук обратно. Снимите ещё три винта сверху, крепящие панель. При снятии панели к ней всё ещё будет подключён ленточный кабель.
Шаг 7

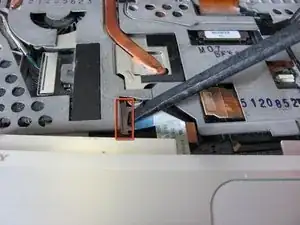

Приподнимите сборку тачпада настолько, чтобы получить доступ к соединительному ленточному кабелю.
Поднимите фиксатор ленточного кабеля, чтобы вынуть кабель.
Осторожно снимите сборку панели тачпада и отложите в сторону.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
