Замена жесткого диска HP Pavilion 15-ab243cl
Это руководство покажет, как открыть устройство и извлечь жесткий диск. Независимо от того, вышел ли у вас жесткий диск из строя или вы хотите увеличить ёмкость, это руководство проведёт вас через необходимые шаги по замене.
Шаг 1

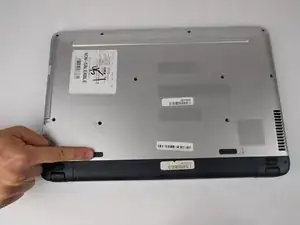

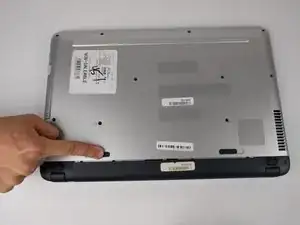

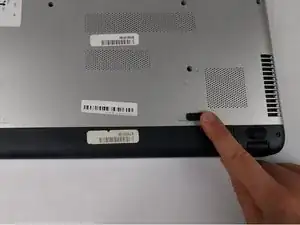

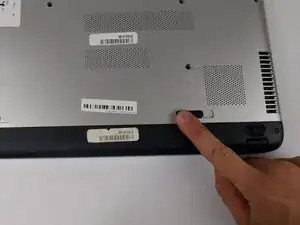

Сдвиньте язычок блокировки батареи в сторону центра батареи до положения «разблокировано».
Шаг 2

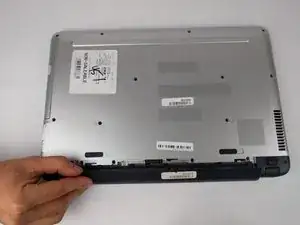

Сдвиньте фиксатор извлечения батареи вправо, пока батарея не выскочит.
Шаг 3

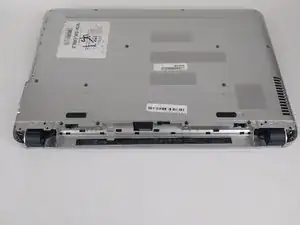

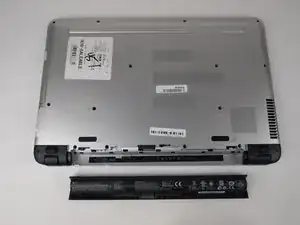

Схватив верхний край батареи, поверните её к себе, затем поднимите вверх, чтобы освободить батарею из посадочного места.
Шаг 4

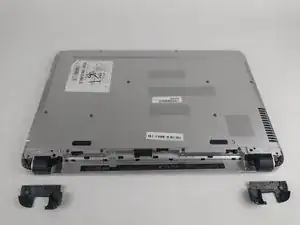

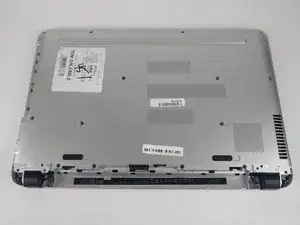

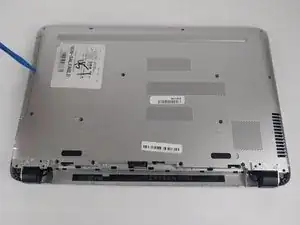

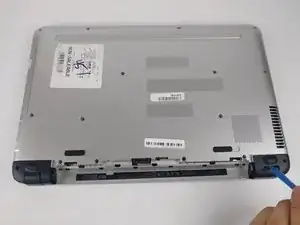

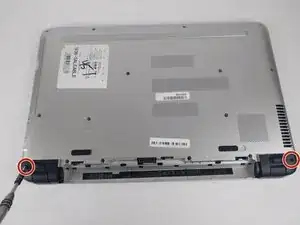

После удаления батареи снимите оба чёрных пластиковых крышки с помощью пластикового инструмента для открытия. Открутите оба винта 7.5 мм на защёлках крестовой отвёрткой PH1. Используя пластиковый инструмент для открытия, подденьте и снимите обе крышки.
Шаг 5

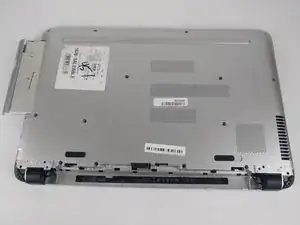

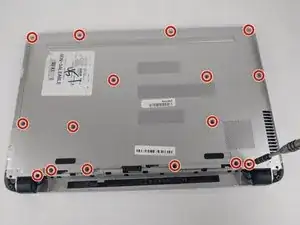

Удалите все 16 винтов 3.5 мм крестовой отвёрткой PH1 и подденьте/сдвиньте оптический привод из ноутбука.
Шаг 6

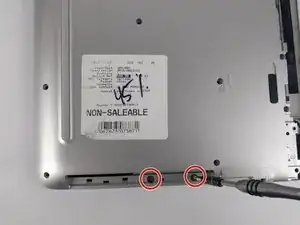

После снятия оптического привода отвинтите два серебристых винта 2 мм крестовой отвёрткой PH00.
Эти винты легко сорвать, поэтому удаляйте их осторожно.
Шаг 7

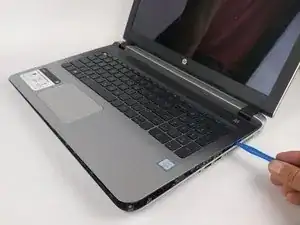

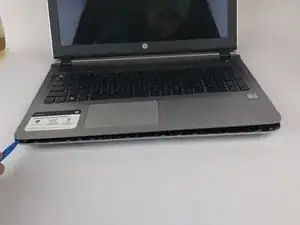

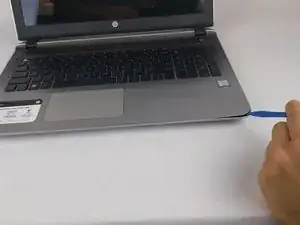

Используя пластиковый инструмент для открывания, начните поддевать край корпуса, отделяя его от ноутбука. Обходите по периметру до тех пор, пока все стороны, кроме задней, не будут отщёлкнуты.
Шаг 8

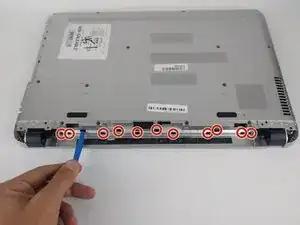

На задней стороне ноутбука, в области батареи, находятся 12 чёрных пластиковых защёлок. Используйте пластиковый инструмент и подденьте все эти защёлки, отстегивая их от корпуса.

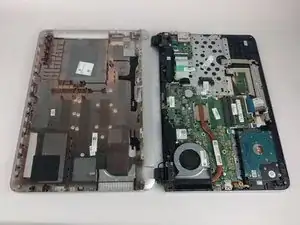

После освобождения защёлок откройте ноутбук. Лучший способ снять крышку — повернуть её от корпуса вокруг шарниров.
Шаг 9

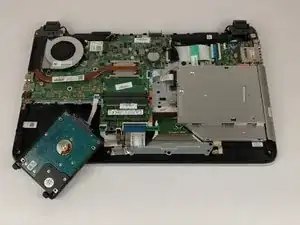

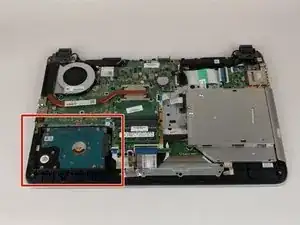

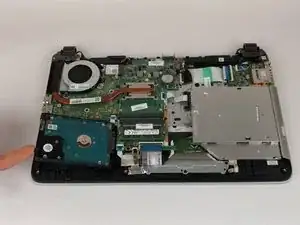

Найдите жесткий диск и приподнимите его, чтобы получить лучший доступ к разъёму.
Шаг 10

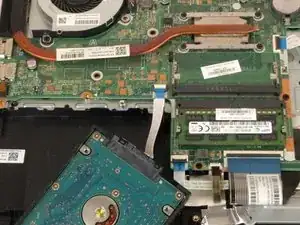

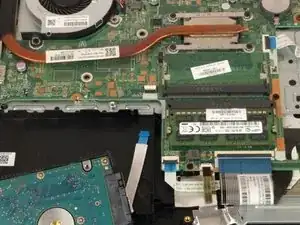

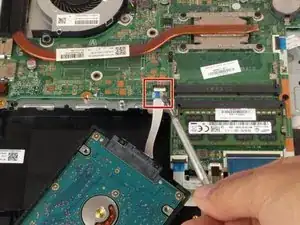

Используя пластиковый инструмент или лопатку, подденьте белый язычок, чтобы освободить разъём.
Шаг 11

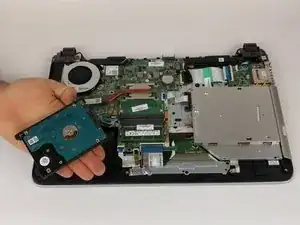

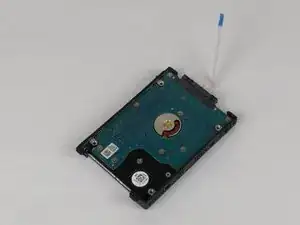

Жесткий диск готов к извлечению и теперь может быть удалён.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
