Замена Wi‑Fi карты HP Pavilion 15-AB153NR
Для этой замены потребуются инструменты для поддевания и отвёртки. Операция выполняется со средней степенью сложности. Убедитесь, что у Вас есть достаточное количество времени для выполнения задачи. Потребуется чистая рабочая поверхность. Замена Wi‑Fi карты часто решает проблемы с подключением к беспроводным сетям.
Шаг 1
Убедитесь, что компьютер выключен и отключён от сети.
Сдвиньте защёлку фиксирования батареи слева, чтобы разблокировать. Сдвиньте слева направо для разблокировки.
Шаг 2
Сдвиньте защёлку освобождения батареи справа с постоянной силой справа налево.
Когда батарея подщёлкнёт, можно отпустить защёлку.
Шаг 3
Возьмите батарею, поверните её вверх и от себя. Это позволит извлечь батарею.
Шаг 4
Убедитесь, что компьютер выключен и отключён от питания.
Переверните компьютер так, чтобы низ был направлен к потолку, а петли находились дальше всего от Вас.
Шаг 5
Используя крестовую отвёртку Phillips #000, отвинтите крепёжный винт 7 мм посередине справа.
Возле этого винта на задней панели выбит значок, похожий на компакт‑диск.
Шаг 6
Выньте привод, сдвинув его из правой стороны устройства.
Шаг 7
Используя крестовую отвёртку Phillips #1, отвинтите два винта 12 мм, расположенные на накладках петель.
Шаг 8
С помощью инструмента для поддевания снимите угловые накладки с компьютера.
Шаг 9
Отвинтите шесть винтов 6,5 мм крестовой отвёрткой Phillips #1, расположенных в верхней части ноутбука.
Шаг 10
Отвинтите оставшиеся семь винтов 6,5 мм крестовой отвёрткой Phillips #1, которые удерживают заднюю крышку.
Шаг 11
Используйте отвёртку Phillips #0, чтобы отвинтить два винта 2 мм.
Шаг 12
С помощью инструментов для поддевания подденьте крышки над отверстиями для винтов.
Используя крестовую отвёртку Phillips #1, отвинтите два винта 6,5 мм.
Шаг 13
Будьте внимательны к острым краям компьютера при использовании инструментов для поддевания.
Переверните компьютер и откройте так, чтобы экран был направлен к Вам.
Начиная с нижнего правого угла, вставьте инструмент для поддевания и поднимите вверх, чтобы ослабить заднюю панель.
Продолжайте вдоль всех сторон и углов устройства.
Шаг 14
Переверните ноутбук обратно так, чтобы низ был направлен вверх.
После ослабления всех сторон снимите заднюю панель с устройства.
Шаг 15

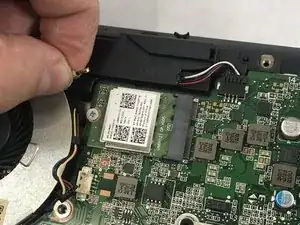

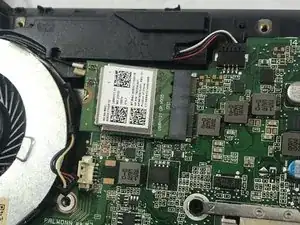

Отключите антенный кабель от разъёмов на плате.
Шаг 16

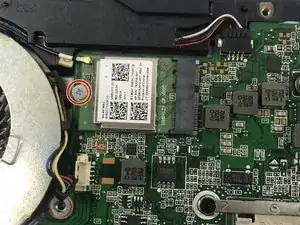

Используя отвёртку Phillips #0, отвинтите винт 3 мм, крепящий плату к материнской плате.
После удаления винта Wi‑Fi карта должна приподняться.

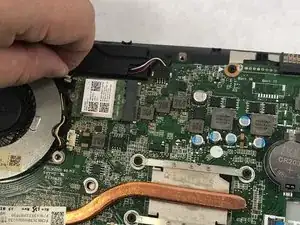

Сдвиньте её в сторону, чтобы отсоединить другую сторону.
Шаг 17

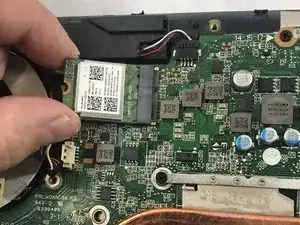

Для извлечения карты потяните её от слота под углом.
Заключение
Для повторной сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
