Замена материнской платы HP Pavilion 15-AB153NR

Убедитесь, что компьютер выключен и отключён от сети.

Сдвиньте защёлку блокировки батареи слева, чтобы разблокировать. Сдвигайте слева направо, чтобы разблокировать.

Сдвиньте защёлку извлечения батареи справа, прилагая непрерывное усилие справа налево.

После того как батарея отщелкнется, вы можете отпустить защёлку.

Возьмите батарею, поверните её вверх и от себя. Это извлечёт батарею.

Убедитесь, что компьютер выключен и отключён от сети.

Переверните компьютер так, чтобы низ был обращён к потолку, а петли находились дальше всего от вас.

Используя крестовую отвертку Phillips #000, отвинтите винт 7 мм в средней правой части.

Рядом с этим винтом на задней панели есть значок в виде компакт-диска.

Выдвиньте привод из правой стороны устройства.

Используя крестовую отвертку Phillips #1, удалите два винта 12 мм, расположенные на крышках петель.

Снимите угловые крышки с компьютера с помощью металлического лопаточного инструмента.

Удалите шесть винтов 6,5 мм с помощью крестовой отвертки Phillips #1, расположенных в верхней части ноутбука.

Удалите оставшиеся семь винтов 6,5 мм с помощью крестовой отвертки Phillips #1, которые крепят заднюю крышку.

Используйте отвертку Phillips #0, чтобы удалить два винта 2 мм.

С помощью лопаточных инструментов подденьте крышки над отверстиями для винтов.

Используя крестовую отвертку Phillips #1, удалите два винта 6,5 мм.

Будьте внимательны к острым кромкам на корпусе при использовании лопаточных инструментов.

Переверните компьютер и откройте его так, чтобы экран был обращён к вам.

Начиная с нижнего правого угла, вставьте лопаточный инструмент и поднимите вверх, чтобы ослабить заднюю панель.

Продолжайте по всем сторонам и углам устройства.

Переверните ноутбук обратно так, чтобы низ был сверху.

После того как все стороны ослаблены, снимите заднюю панель с устройства.

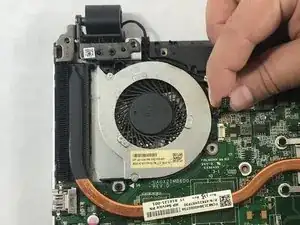

Отключите кабель вентилятора от материнской платы.

Снимите оба винта 3 мм, крепящие вентилятор, используя крестовую отвертку Phillips #1.

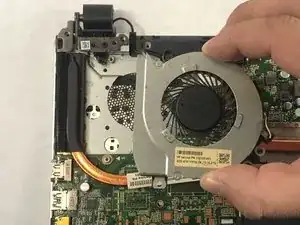

Извлеките вентилятор из компьютера.

Отключайте жгуты проводов, аккуратно нажимая на пластиковую защёлку. Не тяните за провода.

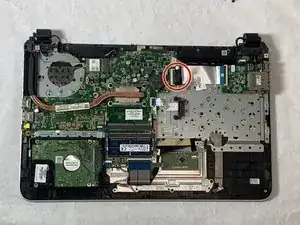

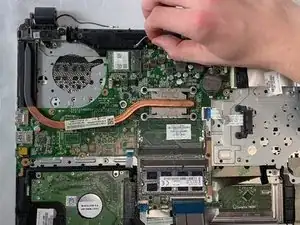

Отключите жгут проводов, который проходит через динамик, от материнской платы.

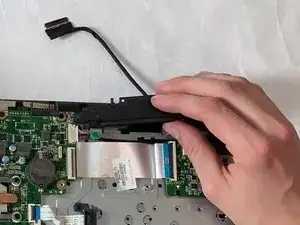

Удалите жгут проводов из канавки в динамике.

Отключите проводку динамика от материнской платы.

Если эту защёлку трудно снять вручную, можно использовать пинцет или плоскогубцы, чтобы аккуратно начать разделение.

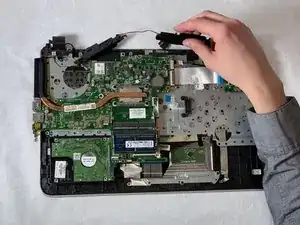

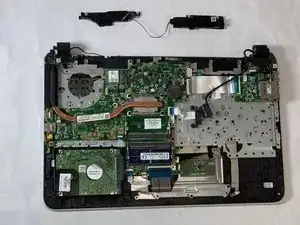

Снимите динамики.

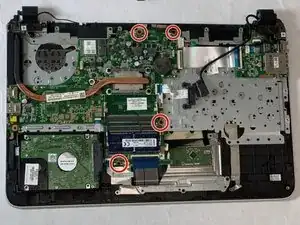

Используйте отвертку #000, чтобы удалить четыре винта 6 мм, прикрепляющие материнскую плату к корпусу ноутбука.

Никогда не тяните за сами провода при отключении жгута или ленточного кабеля.

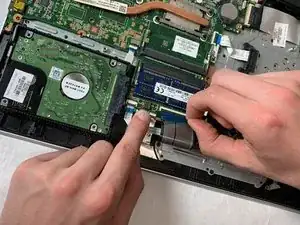

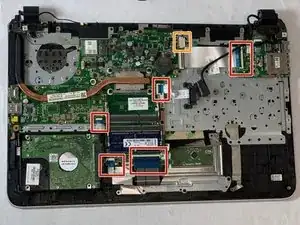

Отстегните ленточные кабели от материнской платы, потянув вверх за синие язычки.

Отключите жгут проводов экрана, аккуратно потянув за бежевый разъём.

Обязательно берите материнскую плату за края. Это уменьшит риск повреждения компонентов материнской платы.

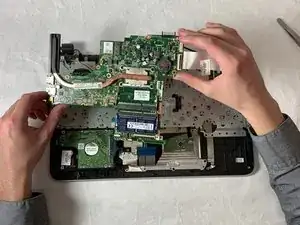

Снимите материнскую плату.
