Замена сборки дисплея Dell Inspiron 14 N4050
В этом руководстве мы покажем, как удалить и заменить сборку дисплея.
Шаг 1
ПРЕДУПРЕЖДЕНИЕ: Прежде чем работать с компьютером, прочтите информацию о безопасности, которая была предоставлена вместе с вашим компьютером. Следуйте инструкциям в разделе "Перед началом работы".
ОСТОРОЖНО: Чтобы избежать электрического разряда,Ground yourself by using a wrist grounding strap or by periodically touching an unpainted metal surface (например, разъем на вашем компьютере).

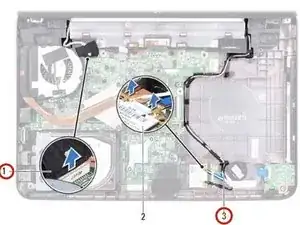

Отсоедините кабель дисплея от разъема на системной плате.
Шаг 2
Отсоедините кабели антенны Mini-Card от разъемов на Mini-Card.
Шаг 3

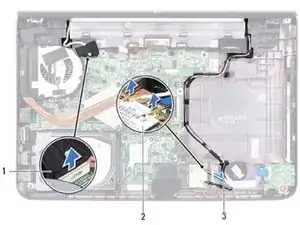

Обратите внимание на прокладку кабеля дисплея и кабелей антенны Mini-Card и удалите кабели из направляющих.
Шаг 4

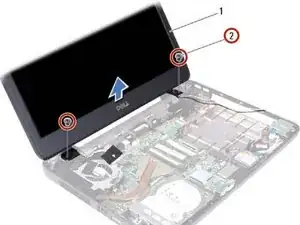

Уберите два винта, которые крепят сборку дисплея к базе компьютера.
Шаг 5

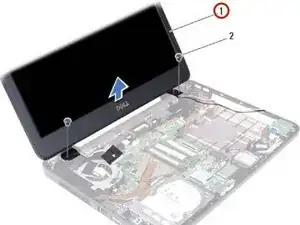

Поднимите и извлеките сборку дисплея из базы компьютера.
Шаг 6
Установите НОВУЮ сборку дисплея на место и замените два винта, которые крепят сборку дисплея к базе компьютера.
Шаг 7
Прокладите кабель дисплея и кабели антенны Mini-Card через направляющие.
Шаг 8

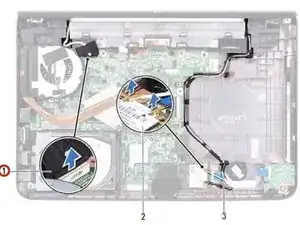

Подключите кабель дисплея к разъему на системной плате.
Шаг 9
Подключите кабели антенны Mini-Card к Mini-Card.
Перевод руководства с ifixit.com
