Замена экрана ASUS GL752VW-DH74
В этом руководстве показан процесс снятия дисплея Asus GL752VW-DH74. Убедитесь, что ноутбук отключён от сети перед выполнением этой инструкции.
Шаг 1

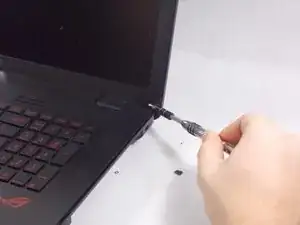

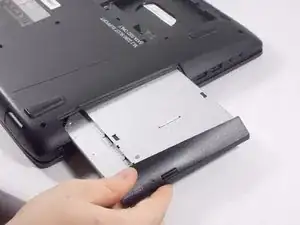

Снимите 3 маленьких винта, расположенных под дисководом.
Шаг 2

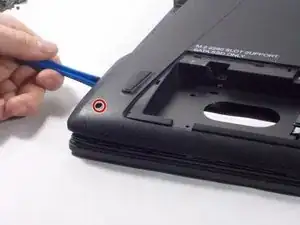

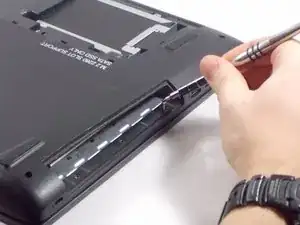

Отвинтите девять оставшихся винтов с крестовой головкой 8 мм на задней панели устройства.
Шаг 3

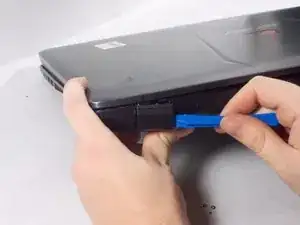

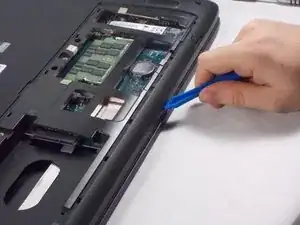

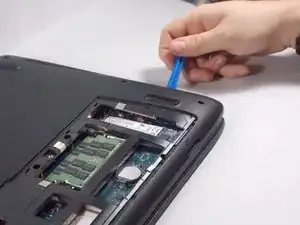

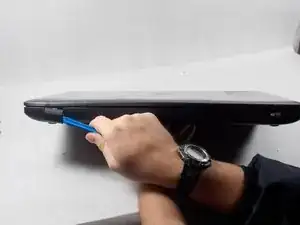

Используйте инструмент для вскрытия, чтобы отщёлкнуть заднюю часть корпуса ноутбука сверху.
Шаг 4
Отключите 3 кабеля, соединяющие материнскую плату с клавиатурой.
Шаг 5

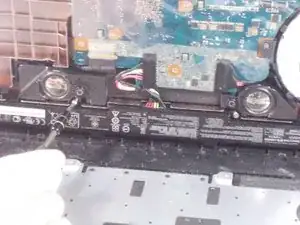

Отвинтите два винта 8 мм, закрепляющие аккумулятор.
Шаг 6

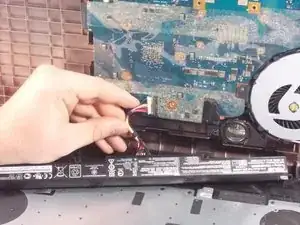

Отключите разъём объединённого кабеля и извлеките аккумулятор.
Шаг 7
Следуйте Руководству по замене аккумулятора и удалите батарею.
Шаг 8

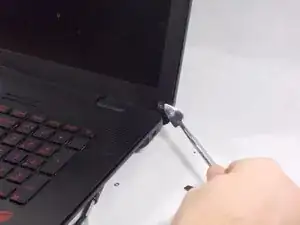

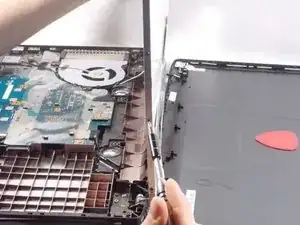

Отожмите две накладки петель на задней панели с помощью инструмента для отщёлкивания петель.
Это делается, чтобы предотвратить повреждение пластиковых накладок петель.
Шаг 9
Снимите две лентовые накладки и винты на рамке экрана.
Шаг 10
Используйте металлическую лопатку, чтобы отщёлкнуть рамку экрана со всех четырёх сторон.
Шаг 11

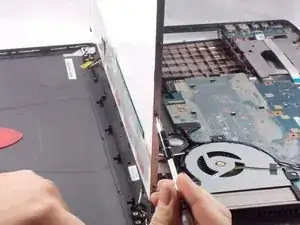

Отсоедините SATA-кабель, подключённый к экрану.
Шаг 12

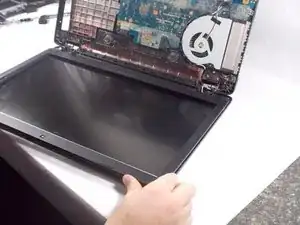

Отвинтите указанные винты и извлеките экран из корпуса.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
