Замена Wi‑Fi карты Toshiba Portege R500

Убедитесь, что устройство выключено, чтобы предотвратить потерю данных.

Сдвиньте оба фиксатора в положение «отперто», чтобы освободить аккумулятор.

Переключите правый фиксатор, чтобы появился красный маркер. Левый фиксатор необходимо удерживать.

Потяните аккумулятор на себя, удерживая левый фиксатор.

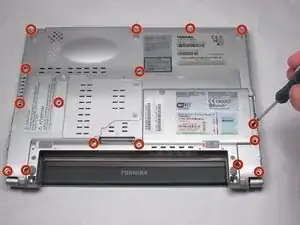

Удалите шестнадцать винтов в показанных местах крестовой отверткой Phillips 00.

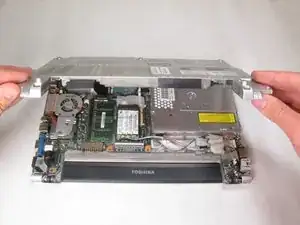

Поднимите заднюю крышку и снимите её, чтобы открыть доступ к Wi‑Fi карте.

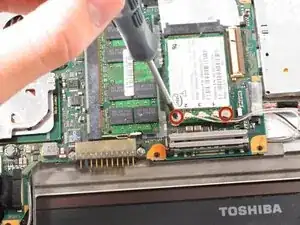

Отвинтите два винта 3.5 мм, крепящих Wi‑Fi карту, крестовой отверткой Phillips 00.

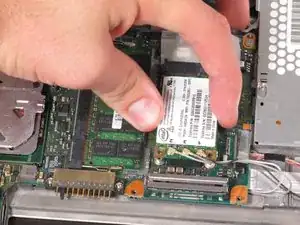

Сдвиньте Wi‑Fi карту в сторону от отсека аккумулятора, чтобы освободить её.

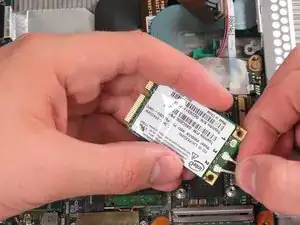

Снимите три провода с Wi‑Fi карты, потянув их прямо вверх и сняв с разъёмов.

Теперь Wi‑Fi карта должна быть освобождена от ноутбука.

При снятии проводов запомните, какой провод с какого разъёма снят; рассмотрите возможность пометить их, чтобы не перепутать при сборке.
