Замена задней камеры HP Spectre x2 12-a002dx

Убедитесь, что устройство выключено и подставка откинута.

Разместите HP Spectre на ровной поверхности с отсоединённой клавиатурой.

Чтобы снять экран, нужно освободить систему защёлок, а также открутить четыре винта Phillips M1.5x2.7.

Винты следует откручивать крестовой отвёрткой Phillips #000. На соединении ноутбука с клавиатурой есть наклейка.

Нагрейте наклейку (при необходимости) и используйте тонкие пинцеты, чтобы захватить и снять её.

Используйте пластиковые инструменты для вскрытия или вставьте лопатку, чтобы начать отщёлкивать систему.

Отожмите экран, когда все защёлки будут освобождены.

Экран может разбиться, если ещё не разбит (осторожно — летающие осколки стекла).

Этот экран разобьётся. Под рамкой находится двусторонний скотч, который здесь не показан.

Отсоедините соединительный кабель экрана и батареи. Используйте лопатку, чтобы освободить клейкую ленту и аккуратно её отлепить.

Вставьте лопатку с другого конца и освободите ZIF-разъёмы. Отсоедините кабель.

На фото показана металлическая лопатка, но используйте чёрную нейлоновую лопатку, так как она устойчива к статическому электричеству.

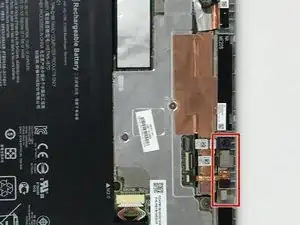

В HP Spectre X2 установлены три камеры: фронтальная веб-камера (синяя стрелка), задняя веб-камера (оранжевая стрелка) и 3D-камера (красная рамка). 3D-камера закрыта лентой, которая соединена с радиатором.

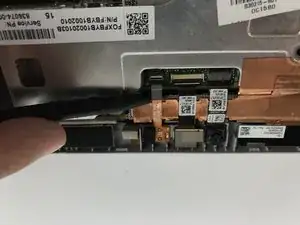

Начните с удаления шлейфа, который соединяет фронтальную веб-камеру с материнской платой. Для этого можно использовать чёрную нейлоновую лопатку, как на фото.

Фронтальная веб-камера закреплена в HP Spectre рамкой корпуса и клеем на шлейфе, соединяющем камеру с материнской платой.

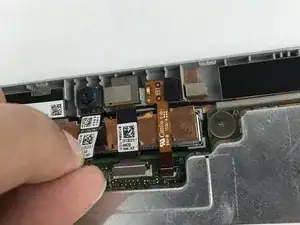

Чтобы снять камеру, отогните шлейф и затем сдвиньте камеру вниз и вытащите её из рамки корпуса.

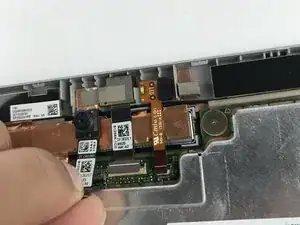

Задняя веб-камера закреплена таким же образом, как и фронтальная.

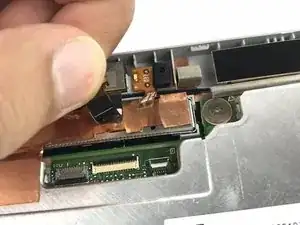

Отсоедините шлейф, соединяющий камеру с материнской платой, и сдвиньте камеру вниз и вытащите её из рамки корпуса.

Рядом с веб-камерой находится светодиодный индикатор.

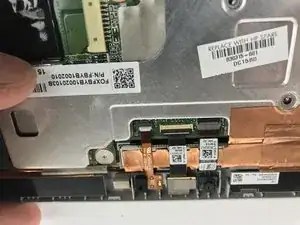

Чтобы заменить светодиодный индикатор камеры, отсоедините шлейф от материнской платы. Светодиодный индикатор должен легко выскользнуть из сборки.

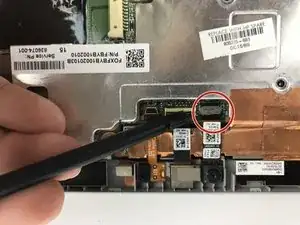

Здесь снова можно использовать чёрную нейлоновую лопатку.
