Замена динамиков HP Spectre x2 12-a002dx
Динамики на Вашем устройстве часто перестают правильно работать по разным причинам. Это руководство показывает, как заменить динамики на этом устройстве.
Шаг 1

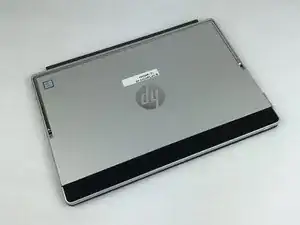

Убедитесь, что устройство выключено и подставка откинута.
Разместите HP Spectre на ровной поверхности с отделённой клавиатурой.
Шаг 2

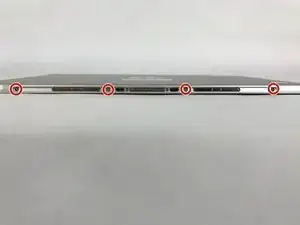

Для снятия экрана требуется разблокировать всю систему защёлок, а также выкрутить 4 винта Phillips M1.5x2.7.

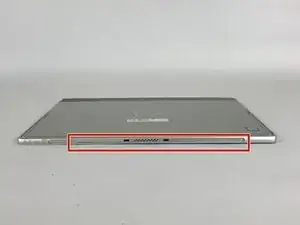

Винты следует выкручивать отвёрткой Phillips #000. На месте соединения ноутбука с клавиатурой есть наклейка.
При нагреве наклейки (при необходимости) захватите её тонкими пинцетом и снимите.
Шаг 3

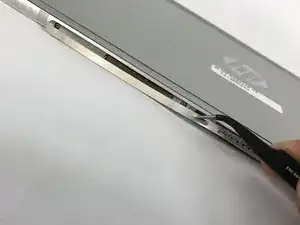

Используйте пластиковые монтажные лопатки или вставьте лопатку, чтобы начать отщёлкивать корпус.
Отожмите экран после того, как все защёлки будут отщёлкнуты.
Экран может разбиться, если он ещё не разбит (опасайтесь летающего стекла).
Шаг 4

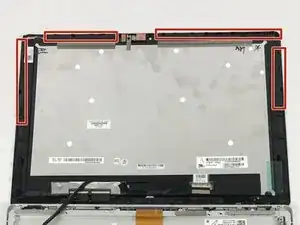

Этот экран сломается. Под рамкой находится двусторонний скотч, который здесь не указан.
Шаг 5

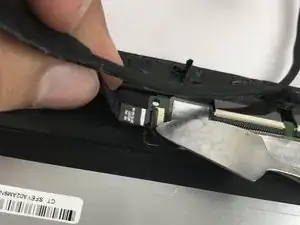

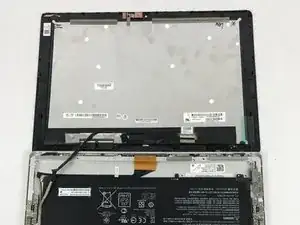

Отсоедините соединительный кабель экрана и аккумулятора. Используйте лопатку, чтобы открыть слой клея и аккуратно отодвинуть его.

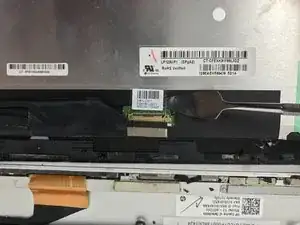

Вставьте лопатку в другой конец и освободите ZIF-разъёмы. Отсоедините кабель.
На фото изображена металлическая лопатка, но используйте чёрную нейлоновую лопатку, так как она безопасна при электростатике.
Шаг 6

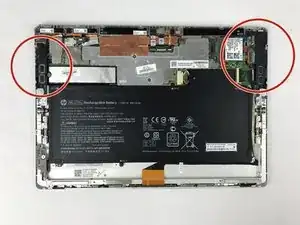

HP Spectre x2 имеет два динамика в верхней части ноутбука по обоим краям.
Шаг 7

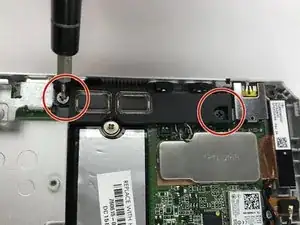

Отвинтите узлы динамиков.
Каждый динамик закреплён двумя винтами PM2.0×3.4, как показано. Используйте Phillips #0, чтобы выкрутить все четыре винта.
Шаг 8

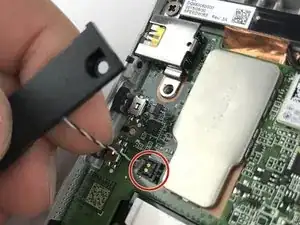

Каждый динамик подключён к материнской плате кабелем.
Снимите этот кабель, аккуратно вытягивая разъём из гнезда на материнской плате. Будьте осторожны, чтобы не повредить гнездо на материнской плате.
Шаг 9

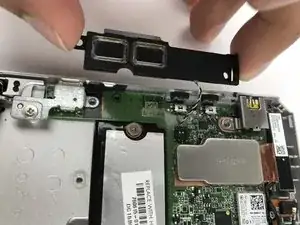

Оба динамика теперь должны свободно выйти из ноутбука.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
