Замена твердотельного накопителя HP Spectre x2 12-a002dx
Твердотельные накопители (SSD) обычно обладают небольшим объемом памяти, поэтому устройство часто заканчивает свободное пространство для хранения данных. В этом руководстве показано, как заменить и модернизировать SSD в данном устройстве.
Шаг 1
Убедитесь, что устройство выключено, а опора подставки убрана.
HP Spectre должен быть установлен на ровной поверхности с отсоединённой клавиатурой.
Шаг 2
Чтобы снять экран, необходимо отключить целую систему защёлок, а также выкрутить 4 винта Phillips M1.5x2.7.
Винты следует выкручивать отвёрткой Phillips #000. Имеется наклейка в месте соединения ноутбука с клавиатурой.
Нагрейте наклейку (при необходимости) и с помощью точных пинцетов аккуратно потяните за наклейку, чтобы снять её.
Шаг 3
Используйте пластиковые инструменты для вскрытия или вставьте лопатку, чтобы начать отсоединение защёлок.
Подденьте экран после того, как все защёлки будут отключены.
Экран может разлететься на осколки, если ещё не повреждён (будьте осторожны — возможны разлетающиеся осколки стекла).
Шаг 4
Этот экран сломается. Под рамкой находится двусторонний скотч, который здесь не указан.
Шаг 5
Отключите кабель экрана и батареи. Используйте лопатку, чтобы обнажить клейкую полоску, и аккуратно снимите её.
Вставьте лопатку с другого конца и разблокируйте разъёмы ZIF. Отсоедините кабель.
Хотя на изображении показана металлическая лопатка, лучше использовать чёрную нейлоновую, так как она защищена от электростатического разряда.
Шаг 6

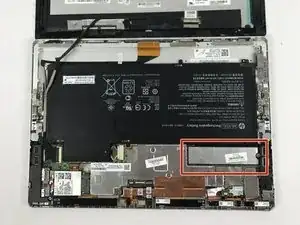

После успешного снятия экрана найдите твердотельный накопитель (SSD).
Шаг 7

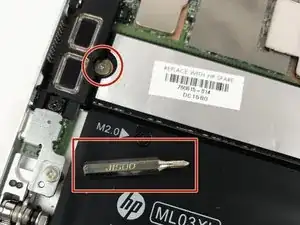

Открутите винт PM2.0x2.5 на SSD с помощью отвёртки JIS00.
Храните винт в безопасном месте. Он понадобится для крепления нового SSD.
Шаг 8

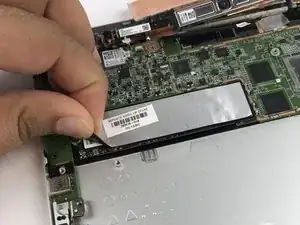

Аккуратно отклейте наклейку, находящуюся сверху на SSD.
Шаг 9

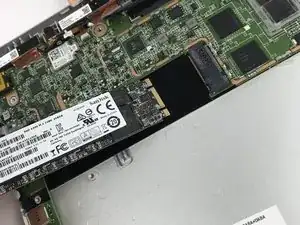

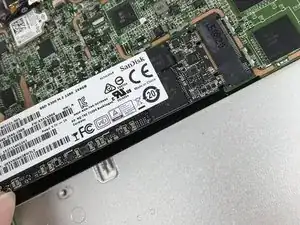

Осторожно вытяните SSD из разъёма под углом.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
