Замена материнской платы ASUS ROG G46VW

Поднимите крышку винта и выньте винт крестовой отвёрткой Phillips #0.

Снимите крышку памяти, подняв крышку винта и сильно оттянув её.

Нажмите наружу на защёлки, чтобы освободить планку оперативной памяти. Планка должна выскочить под углом.

Осторожно извлеките планку памяти.

Не используйте рычащее движение, это повредит оборудование. Осторожно, не повредите золотую контактную часть планки памяти.

Повторите шаги 3–4, чтобы снять вторую планку памяти.

Осторожно отщёлкните заднюю накладку шарнира от корпуса устройства.

Отключите кабель динамика от материнской платы.

Снимите два винта под крышкой оперативной памяти.

Удалите все винты с нижней части корпуса.

Если вы заменяете экран, снимите резиновые ножки, чтобы получить доступ к ещё двум винтам.

Переверните ноутбук и снимите винты, как показано.

Осторожно отожмите клавиатуру с помощью лопатки и инструментов для открытия.

Следите, чтобы не повредить защёлки, удерживающие клавиатуру в нижней части корпуса.

Отсоедините лентовый кабель, отпустив зажим.

Снимите винты с серебристых скоб.

Снимите золотые заглушки винтов пинцетом.

Снимите ленту и аккуратно потяните за золотые разъёмы, чтобы отключить их.

Осторожно потяните белый разъём, пока он не выйдет из гнезда.

С обнажённой материнской платой найдите индикаторные светодиоды и их белый пластиковый держатель.

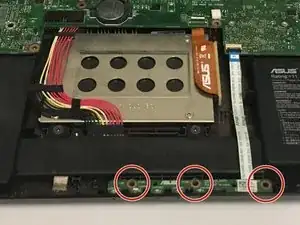

Снимите все 3 винта, удерживающие разъём на материнской плате, крестовой отвёрткой Phillips #0.

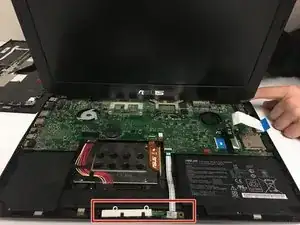

Оттяните пластиковый белый держатель от корпуса.

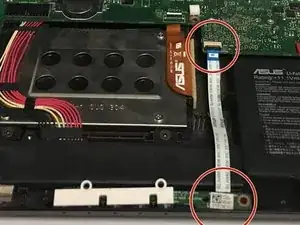

Найдите плоский светодиодный кабель, который соединяет индикаторы с материнской платой.

Поднимите чёрную крышку вверх перед тем, как тянуть за кабель.

Повторите для другого разъёма.

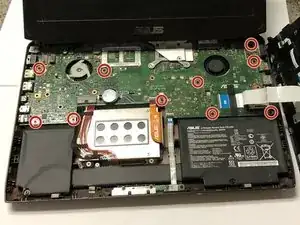

Найдите и удалите винты.

Снятие винтов позволит приподнять материнскую плату.

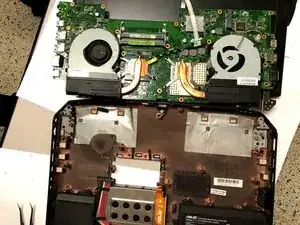

После подъёма материнской платы вы можете заменить любой компонент на ней, например вентиляторы.
