Замена видеокарты Acer Aspire 4520-5464
Этот гид покажет вам, как заменить или улучшить видеокарту ноутбука Acer Aspire 4520-5464. Видеокарта позволяет отображать графику на экране ноутбука.
Шаг 1
Выключите компьютер и отключите все внешние устройства и кабели.
Переверните компьютер.
Шаг 2
Убедитесь, что замок отсеков батареи находится в разблокированном положении.
Сдвиньте черный ползунок в сторону от отсека батареи.
Внутренний край батареи должен освободиться, что приведет к ее небольшому выдвижению из отсека.
Шаг 3
Ухватитесь за внутренний край батареи и поднимите, чтобы полностью отсоединить батарею от компьютера.
Шаг 4

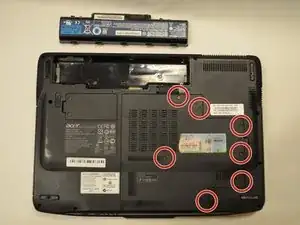

С помощью отвертки Phillips PH1 открутите семь винтов диаметром 0.5 мм с самой большой панели на задней стороне ноутбука.
Отложите винты в сторону.
Поднимите панель из выемки, расположенной с правой стороны.
Шаг 5

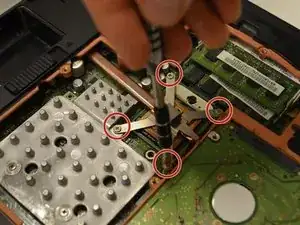

Открутите четыре винта Phillips #1 диаметром 0.5 мм, расположенные на радиаторе, в числовом порядке, как указано на устройстве.
Шаг 6

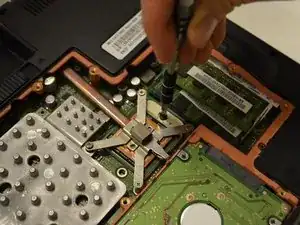

С помощью обычной отвертки диаметром 2.5 мм поверните фиксирующий рычаг против часовой стрелки, чтобы разблокировать видеокарту.
Шаг 7

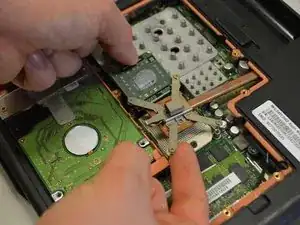

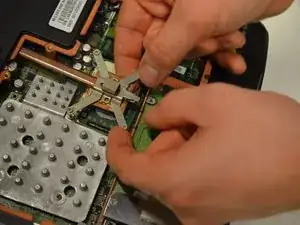

Поднимите радиатор и извлеките видеокарту.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
