Замена оптического привода Acer Aspire 3003WLCi

Поверните ноутбук Acer Aspire 3003WLCi так, чтобы нижняя часть была обращена вверх. Ориентируйте его так, чтобы аккумулятор находился слева.

На задней стороне ноутбука расположены два переключателя: один — в верхней части аккумулятора, другой — в нижней.

Переведите нижний переключатель в верхнее положение, чтобы разблокировать аккумулятор.

Чтобы разблокировать верхний переключатель, сильно нажмите на него вверх и удерживайте в этом положении.

Удерживая верхний переключатель в верхнем положении, выньте аккумулятор, потянув его влево.

При первом извлечении аккумулятора может потребоваться приложить усилие.

Необходимо постоянно удерживать верхний переключатель в верхнем положении, иначе аккумулятор не выйдет.

Панель, которую нужно снять для доступа к внутреннему вентилятору, находится в нижней части ноутбука.

Используя отвёртку Phillips #0, открутите два стопорных винта длиной 5 мм на панели.

Винты не выпадут из панели. Это предусмотрено производителем.

Поднимите и снимите панель.

Если панель трудно снять, воспользуйтесь лопаткой, чтобы поддеть её.

Вентилятор расположен в правом верхнем углу панели.

Используя отвёртку Phillips #00, выверните каждый из четырёх винтов длиной 2,5 мм, крепящих вентилятор к ноутбуку.

Отсоедините кабель питания вентилятора от материнской платы, потянув кабель вверх и в сторону от разъёма.

Извлеките вентилятор, потянув его в сторону от окружающей медной части.

С обратной стороны вентилятор прикреплён к меди кусочком ленты, поэтому может помочь несколько покачиваний вентилятора, чтобы ослабить ленту.

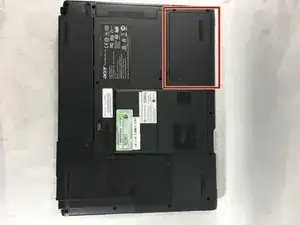

Найдите панель доступа к жёсткому диску в правом верхнем углу ноутбука.

Используя отвёртку Phillips #0, открутите два стопорных винта длиной 5 мм, прикреплённых к панели доступа.

Винты не выйдут полностью. Как только они станут достаточно ослаблены, панель можно будет открыть.

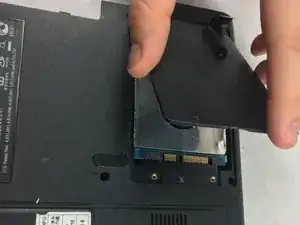

Поднимите и снимите панель, чтобы получить доступ к жёсткому диску.

Эту панель может быть сложно снять. При затруднении подденьте её лопаткой.

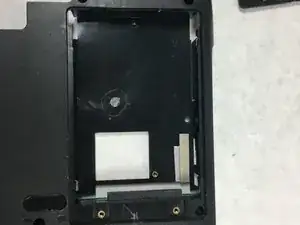

Жёсткий диск подключён к компьютеру; просто потяните его назад из разъёма и извлеките из корпуса ноутбука.

Поверните ноутбук Acer Aspire 3003WLCi так, чтобы задняя часть была обращена к Вам.

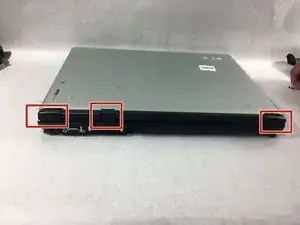

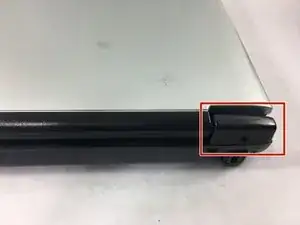

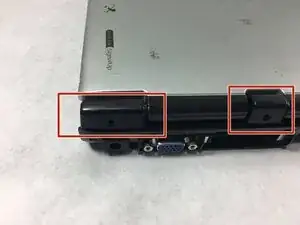

Необходимо открыть защёлки на задней панели ноутбука для доступа к внутренним компонентам.

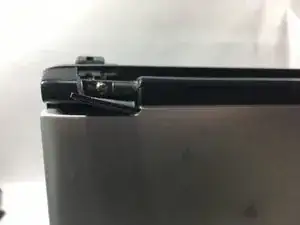

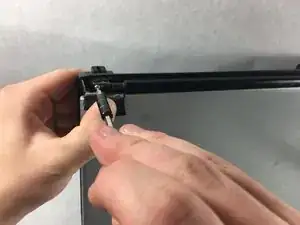

Используя металлическую лопатку, поднимите каждую защёлку, чтобы получить доступ к винтам под ней.

Под самой левой защёлкой находятся два винта и два винта под самой правой защёлкой.

Выверните все четыре винта отвёрткой Phillips #00.

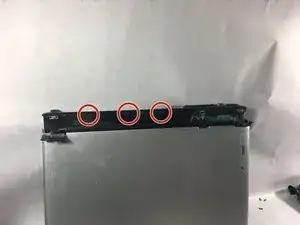

Опустите дисплей, чтобы стали видны три винта у его основания.

Используя отвёртку Phillips #0, выверните три отмеченные винта длиной 5 мм.

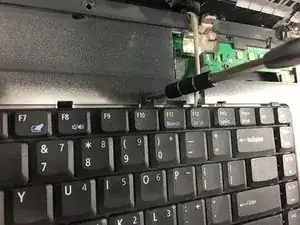

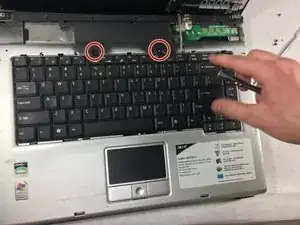

Используя отвёртку Phillips #0, выверните два винта, удерживающих клавиатуру на месте.

Извлеките клавиатуру и отключите разъём, который находится под клавиатурой при её подъёме.

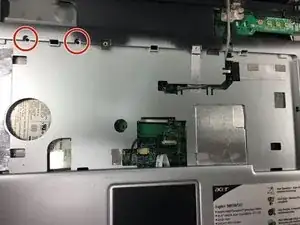

Используя отвёртку Phillips #0, выверните два отмеченные винта длиной 5 мм, чтобы получить доступ к внутренней части ноутбука.

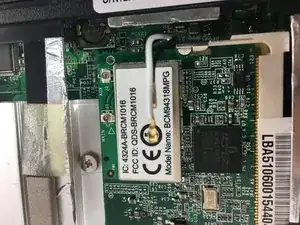

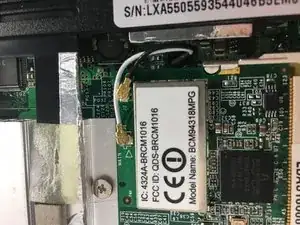

Чтобы полностью снять дисплей, переверните ноутбук на другую сторону и отключите два чёрно-белых коаксиальных кабеля.

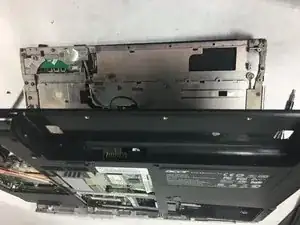

Переверните ноутбук снова и отключите чёрный и красный кабель от разъёма. Дисплей полностью отделится, когда кабели будут отсоединены.

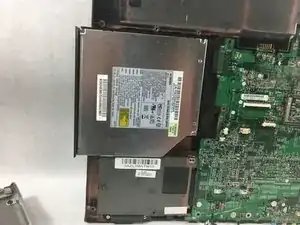

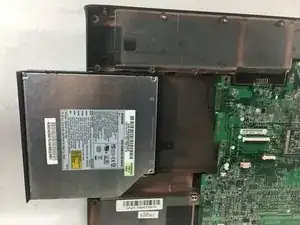

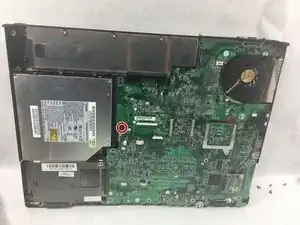

Теперь у вас есть полный доступ к оптическому приводу.

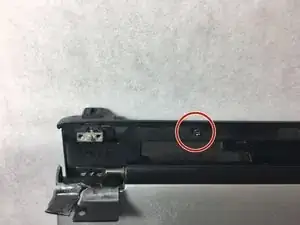

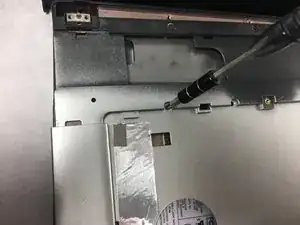

Используя крестовую отвёртку №0, удалите винт длиной 5 мм, который фиксирует оптический привод.

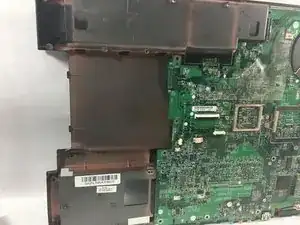

Выдвиньте оптический привод из разъёма.
