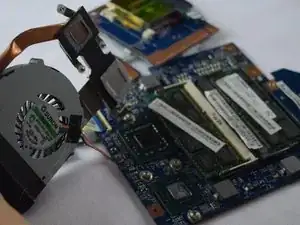

Замена вентилятора Acer Aspire 4810TZ-4120
Перед началом этого руководства необходимо выполнить инструкции по удалению аккумулятора, клавиатуры и жесткого диска.
Шаг 1

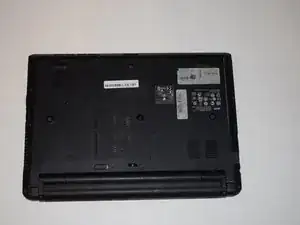

Положите ноутбук Acer вверх ногами

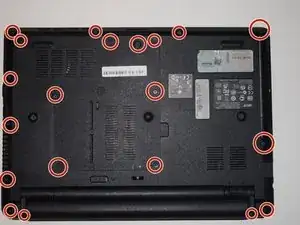

Отвинтите все 19 винтов Phillips 5 мм на корпусе с помощью отвертки
После отвинчивания всех винтов поднимите крышку корпуса вверх и снимите её
Шаг 2
Перейдите к боковой стороне корпуса

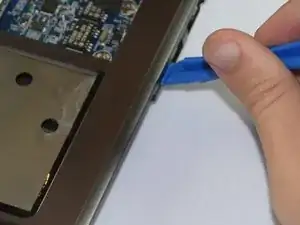

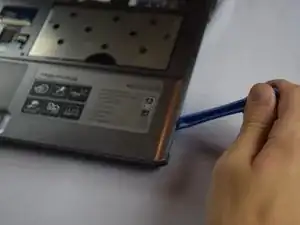

Используйте пластиковый инструмент для вскрытия и вставьте его между верхней и нижней частями корпуса

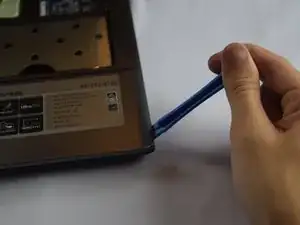

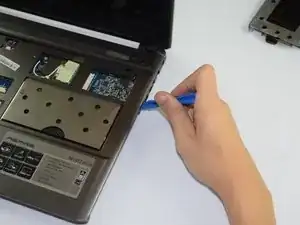

Когда инструмент окажется между частями корпуса, продолжайте обходить по периметру, пока обе части корпуса полностью не разомкнутся
Шаг 3
Возьмите пинцет

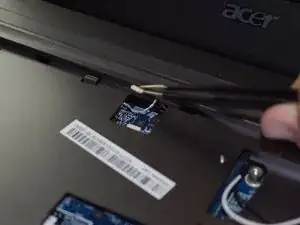

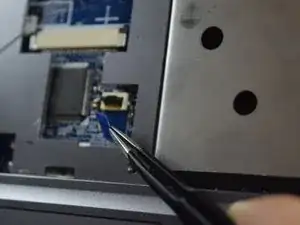

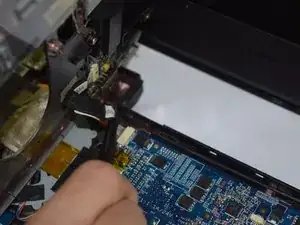

Начните отсоединять провода, подключенные к платам
Возьмите отвертку и отвинтите винты, обведённые на изображении
Шаг 4

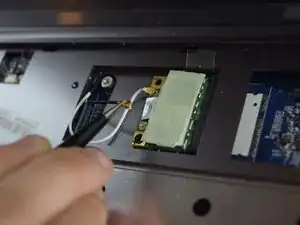

Повторите шаг 3, чтобы отсоединить оставшиеся ленты
Отключите все провода от плат
Шаг 5
Поднимите верхнюю часть корпуса
Отключите питание (чёрный провод)
Шаг 6

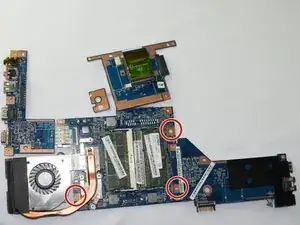

Снимите три винта

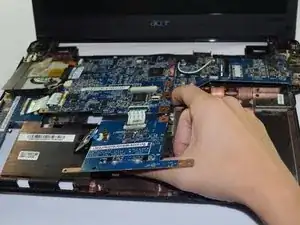

Поднимите платы вверх
Переверните платы вверх дном
Винты и плата были сняты, чтобы лучше показать отверстия
Шаг 7

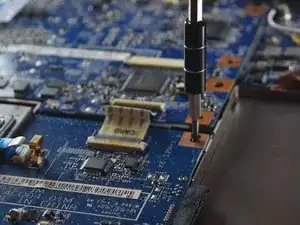

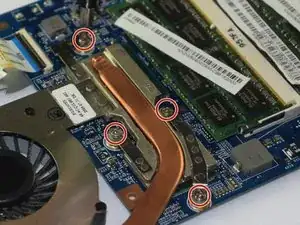

Снимите четыре (4) винта, удерживающие крышку процессора
Шаг 8

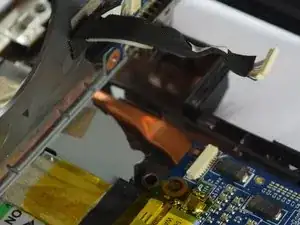

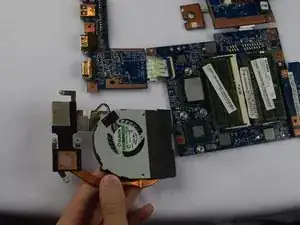

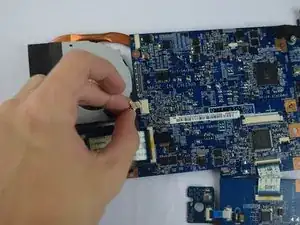

Аккуратно отсоедините провод, подключённый к плате
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
