Замена верхней крышки Compaq Evo N1000v

Переверните ноутбук так, чтобы задняя панель была обращена к Вам.

С помощью отвертки Torx TR8 отвинтите два винта T8 Torx, фиксирующие крышку светодиодов в основании корпуса.

Переверните ноутбук обратно так, чтобы передняя часть была обращена к Вам. Откройте экран.

Найдите клавиши F1 и F2 в верхнем левом углу клавиатуры.

Удерживая клавиши F1 и F2, вставьте лопатку между клавишами в выемку крышки светодиодов. Поднимите вверх.

Найдите клавиши Scroll и Pause в верхнем правом углу клавиатуры.

Удерживая клавиши Scroll и Pause, вставьте лопатку между клавишами в выемку крышки светодиодов. Поднимите вверх.

Вставьте лопатку между клавишами F7 и F8. Поднимите вверх, чтобы снять крышку светодиодов.

Поднимите задний край клавиатуры и потяните в направлении экрана.

Оттяните кабель и поднимите вверх, чтобы отсоединить.

Снимите клавиатуру.

Отключите кабель, соединяющий вентилятор с системной платой.

Снимите четыре винта с радиатора.

Поднимите радиатор вверх и выньте его из ноутбука.

Закройте ноутбук и переверните его так, чтобы задняя панель была сверху.

С помощью отвертки Torx TR8 отвинтите шесть винтов задней крышки.

Снимите батарею.

Отвинтите винт от металлической опоры на кромке корпуса отверткой Torx T8.

Снова переверните ноутбук так, чтобы верхняя часть была обращена вверх.

Откройте экран и поверните ноутбук лицом к себе.

Поднимите подлокотник с переднего края ноутбука и откиньте его в сторону экрана.

Будьте осторожны — он соединён несколькими кабелями.

Отключите ленточный разъём от разъема.

Отключите второй ленточный кабель.

Снимите подлокотник.

Переверните ноутбук дном вверх.

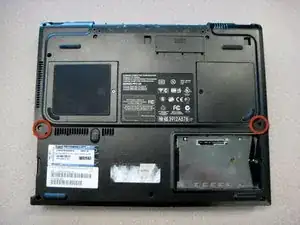

Снимите два винта TM 2.5 мм x 8.0 мм, которые фиксируют верхнюю крышку к основанию.

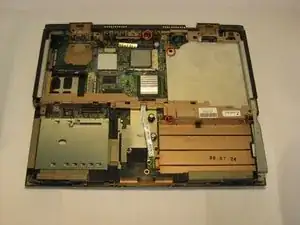

Поставьте основание верхней стороной вверх так, чтобы передняя часть была обращена к Вам.

Снимите три винта TM 2.5 мм x 5.0 мм, которые фиксируют верхнюю крышку к основанию.

Поднимите верхнюю крышку прямо вверх примерно на один дюйм, затем сдвиньте вперёд, пока не станет виден кабель микрофона.

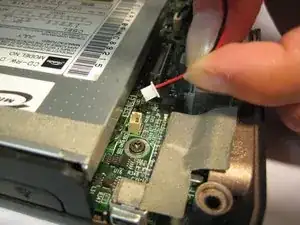

Отключите кабель микрофона от системной платы.

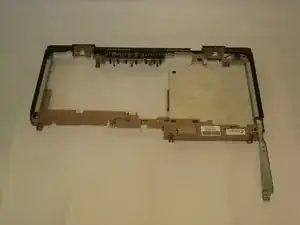

Снимите верхнюю крышку с основания.
