Замена дисковода (floppy) в Compaq Evo N1000v
Когда-то незаменимый в персональных компьютерах, дисковод сейчас устарел. В случае старой клавиатуры или ретро‑сборки он может по‑прежнему выполнять важную роль. Независимо от того, пытаетесь ли Вы устранить неполадку дисковода или полностью заменить его, умение безопасно извлечь его без повреждения клавиатуры или окружающих компонентов крайне важно. В этом руководстве показан пошаговый процесс извлечения дисковода, установленного в клавиатуре Compaq Evo N1000v, без повреждений.
Перед началом ремонта убедитесь, что ноутбук выключен и отключён от зарядного устройства.
Шаг 1

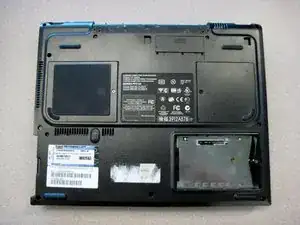

Переверните ноутбук крышкой снизу к вам.
Шаг 2
С помощью отвертки Torx T8 снимите два винта T8 Torx, которые крепят крышку светодиодов к нижнему корпусу.
Шаг 3
Переверните ноутбук обратно так, чтобы передняя часть была впереди. Откройте экран.
Шаг 4
Найдите клавиши F1 и F2 в верхнем левом углу клавиатуры.
Шаг 5
Удерживая клавиши F1 и F2, вставьте лопатку между клавишами в выемку в крышке светодиодов. Поднимите вверх.
Шаг 6
Найдите клавиши Scroll и Pause в верхнем правом углу клавиатуры.
Шаг 7
Удерживая клавиши Scroll и Pause, вставьте лопатку между клавишами в выемку в крышке светодиодов. Поднимите вверх.
Шаг 8

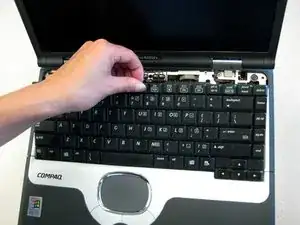

Вставьте лопатку между клавишами F7 и F8. Поднимите вверх, чтобы снять крышку светодиодов.
Шаг 9
Поднимите задний край клавиатуры и потяните в сторону экрана.
Шаг 10

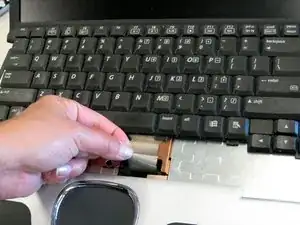

Оттяните кабель и поднимите вверх, чтобы освободить.
Шаг 11

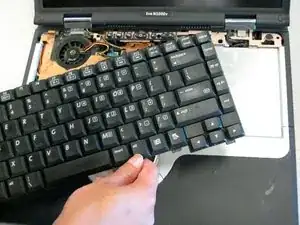

Снимите клавиатуру.
Шаг 12
Закройте ноутбук и переверните его так, чтобы задняя крышка была сверху.
Шаг 13

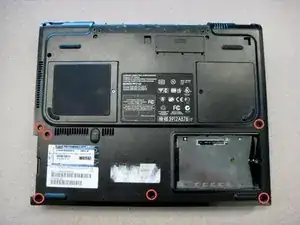

С помощью отвертки Torx T8 снимите шесть винтов с задней крышки.
Шаг 14
Снимите аккумулятор.

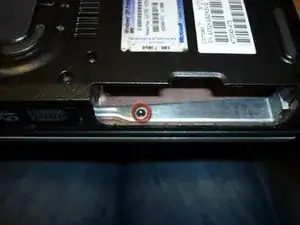

Выверните винт из металлической опоры на кромке корпуса отверткой Torx T8.
Снова переверните ноутбук так, чтобы верхняя часть была сверху.
Откройте экран ноутбука и поверните его к себе.
Шаг 15

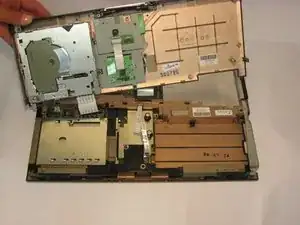

Поднимите область под ладонями с переднего края ноутбука и откиньте её к экрану.
Делайте это аккуратно, так как она соединена несколькими кабелями.
Шаг 17
Отключите второй ленточный кабель.
Шаг 18

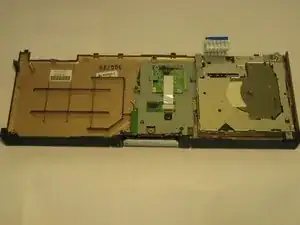

Снимите подставку под ладони.
Шаг 19
Найдите и снимите три винта, показанные на изображении.
Шаг 20

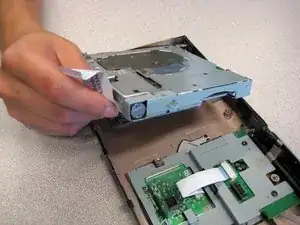

Поднимите и извлеките дисковод из подставки под ладони.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке. Утилизируйте электронные отходы в пункте переработки с сертификацией R2 или e‑Stewards.
Перевод руководства с ifixit.com
