Замена экрана CHUWI GemiBook XPro
В CHUWI GemiBook XPro установлен 14‑дюймовый ЖК‑экран 1920×1080, который обеспечивает хорошее изображение; однако иногда с экраном происходят несчастные случаи, и его необходимо заменить.
Шаг 1
Снимите чёрную ленту в верхнем правом углу материнской платы.
Шаг 2
Используйте два инструмента для вскрытия или ногти, чтобы аккуратно «пройти» разъём питания батареи и вынуть его из гнезда.
Шаг 3
Отойдите провода динамика и антенны от удерживающих крючков на аккумуляторе с помощью филигранного пластмассового лопатки.
Шаг 4
Отвинтите пять винтов 4,3 мм, фиксирующих аккумулятор, крестовой отвёрткой Phillips #1.
Шаг 5
Поднимите аккумулятор вверх и выньте из корпуса.
Шаг 6
Осторожно разложите устройство экраном вниз.
Шаг 7

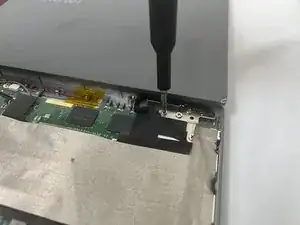

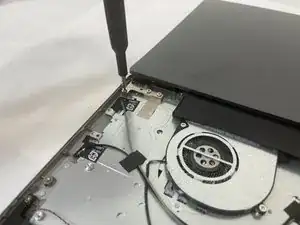

Отвинтите четыре винта 4,3 мм на левом шарнире и три винта 4,3 мм на правом шарнире крестовой отвёрткой Phillips #1.
Отвинтите один винт шарнира 5,6 мм на нижней правой стороне правого шарнира крестовой отвёрткой Phillips #1.
Шаг 8

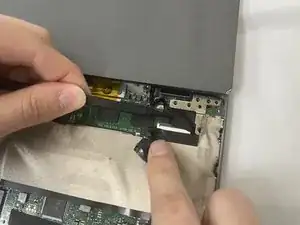

Отклейте чёрную ленту рядом с правым шарниром.
Шаг 9

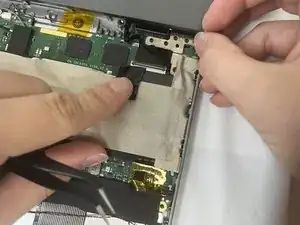

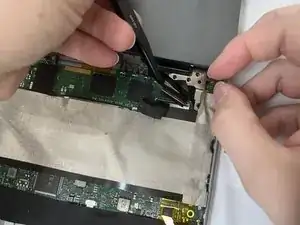

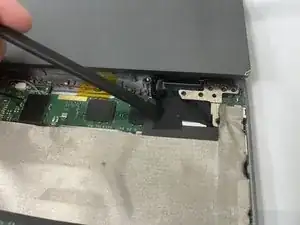

Отключите лентовый кабель дисплея.
Шаг 10

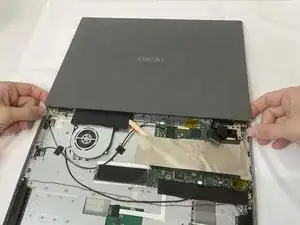

Снимите узел экрана с корпуса.
Заключение
Для повторной сборки выполните указанные выше шаги в обратном порядке.
Отнесите электронные отходы в переработку, сертифицированную по стандартам R2 или e‑Stewards.
