Замена вентилятора Compaq Evo N1000v

С помощью отвертки Torx TR8 удалите два винта T8 Torx, фиксирующие крышку светодиодов к основанию корпуса.

Переверните ноутбук обратно так, чтобы передняя часть была направлена к Вам. Откройте экран.

Найдите клавиши F1 и F2 в верхнем левом углу клавиатуры.

Удерживая клавиши F1 и F2, вставьте лопатку между клавишами в выемку в крышке светодиодов. Поднимите вверх.

Найдите клавиши Scroll и Pause в верхнем правом углу клавиатуры.

Удерживая клавиши Scroll и Pause, вставьте лопатку между клавишами в выемку в крышке светодиодов. Поднимите вверх.

Вставьте лопатку между клавишами F7 и F8. Поднимите, чтобы снять крышку светодиодов.

Поднимите задний край клавиатуры и потяните в сторону экрана.

Оттяните кабель и поднимите вверх для отсоединения.

Снимите клавиатуру.

Отключите кабель, соединяющий вентилятор с системной платой.

Снимите четыре винта с радиатора.

Поднимите радиатор и выньте его из компьютера.

Закройте ноутбук и переверните его так, чтобы задняя панель была сверху.

С помощью отвертки Torx TR8 выкрутите шесть винтов с задней крышки.

Снимите аккумулятор.

Снимите винт с металлической опоры на кромке корпуса отверткой Torx T8.

Переверните ноутбук снова так, чтобы верхняя часть была направлена вверх.

Откройте экран ноутбука и поверните его к себе лицом.

Поднимите подлокотник от переднего края ноутбука и откиньте его в сторону экрана.

Будьте осторожны — он соединён несколькими кабелями.

Отключите ленточный разъём от разъёма на плате.

Отключите второй ленточный кабель.

Снимите подлокотник.

Переверните ноутбук нижней частью вверх.

Удалите два винта TM 2.5 мм x 8.0 мм, которые крепят верхнюю крышку к основанию.

Поверните основание лицевой стороной вверх так, чтобы передняя часть была направлена вперёд.

Снимите три винта TM 2.5 мм x 5.0 мм, фиксирующие верхнюю крышку к основанию.

Поднимите верхнюю крышку прямо вверх примерно на один дюйм, затем сдвиньте её вперёд, пока не откроется кабель микрофона.

Отключите кабель микрофона от системной платы.

Снимите верхнюю крышку с основания.

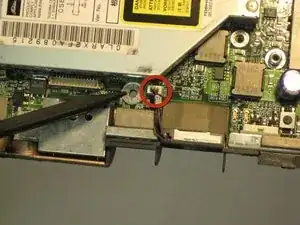

Отключите кабель вентилятора от системной платы.

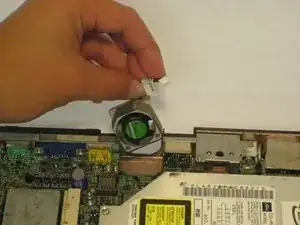

Снимите вентилятор с основания.
