Замена вентилятора Sony Vaio Fit SVF15N26CXB
Вентилятор необходим для предотвращения перегрева ноутбука. Этот гид покажет, как правильно удалить вентилятор из Sony Vaio Fit SVF15N26CXB. Используйте проектный коврик для организации винтов.
Шаг 1
Удалите следующие десять винтов с нижнего корпуса ноутбука:
Два винта Phillips #00 длиной 6,5 мм.
Четыре винта Phillips #00 длиной 8,95 мм.
Четыре винта Phillips #00 длиной 6,25 мм.
Винты могут быть скрыты под резиновым ногой, которую можно удалить с помощью лопатки.
Шаг 2
Используйте пластиковый инструмент для открытия, чтобы отделить нижнюю крышку от ноутбука.
Поднимите нижнюю крышку и отстегните ее от ноутбука.
Шаг 3
Удалите восемь винтов Phillips #00 из аккумулятора:
Шесть винтов длиной 4,65 мм.
Два винта длиной 4,65 мм.
Шаг 4
Поднимите аккумулятор и извлеките его из ноутбука.
Шаг 5

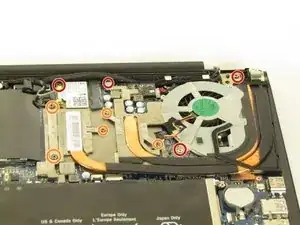

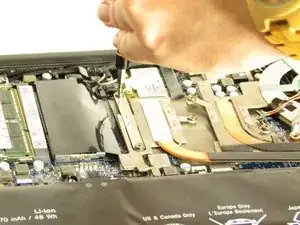

Удалите четыре винта Phillips #00 длиной 4,58 мм из системы охлаждения.

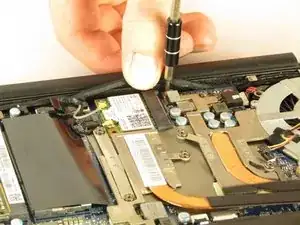

Открутите пять винтов Phillips #00 с радиатора.
Эти винты останутся прикрепленными к радиатору.
Шаг 6

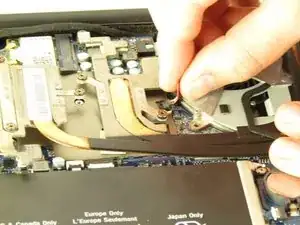

Отключите вентилятор от материнской платы.
Этот разъем следует вытягивать вверх, а не наружу.

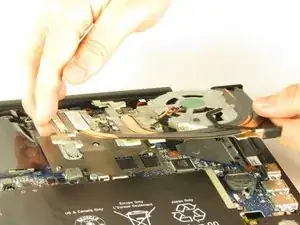

Удалите блок вентилятора.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
