Замена разъёма зарядного устройства Sony Vaio Fit 13A

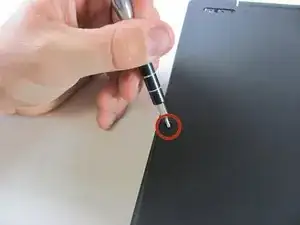

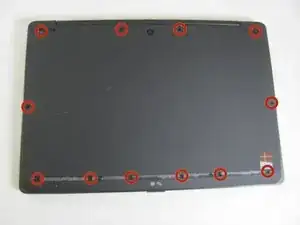

Положите ноутбук экраном вниз и найдите двенадцать винтов Phillips #0 длиной 1 мм, крепящих заднюю крышку к корпусу ноутбука, затем удалите их.

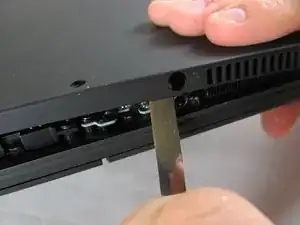

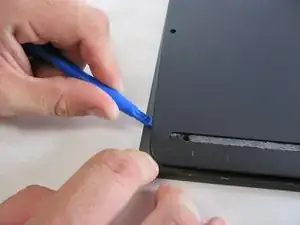

Используйте пластиковый инструмент для открытия или металлическую лопатку, чтобы аккуратно ослабить заднюю крышку от корпуса ноутбука.

Не забудьте избегать разъёма наушников при снятии задней крышки — поднимайте крышку от корпуса и вверх.

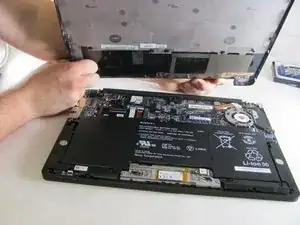

Снимите заднюю крышку, чтобы получить доступ к внутренним компонентам ноутбука.

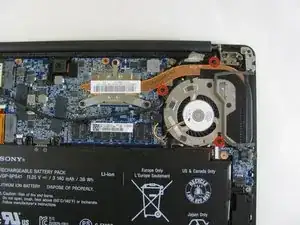

Удалите три винта Phillips #0 длиной 1 мм, расположенные вокруг вентилятора.

Ослабьте три винта Phillips #0 длиной 1 мм. Эти винты останутся закреплёнными на радиаторе.

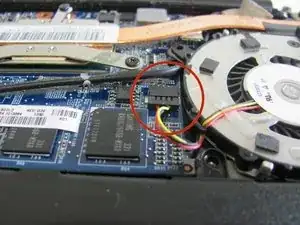

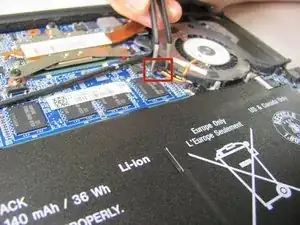

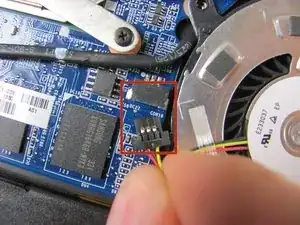

С помощью пинцета аккуратно отсоедините разъём вентилятора.

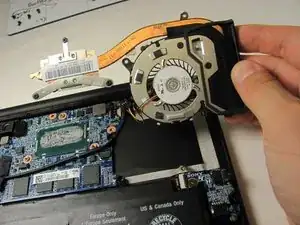

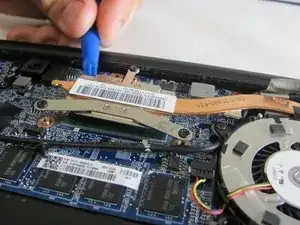

Используйте пластиковый инструмент для открытия, чтобы осторожно снять узел радиатора и вентилятора с компьютера.

Важно: Следуйте руководству Как наносить термопасту для замены термопасты перед сборкой устройства.

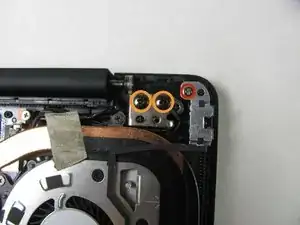

Удалите винт 1 мм с помощью отвёртки Phillips #0.

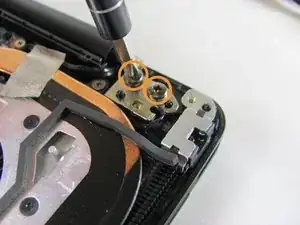

Удалите два винта 3 мм с помощью отвёртки Phillips #1.

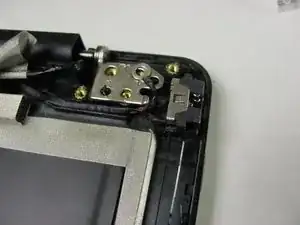

С помощью пинцета аккуратно снимите крышку разъёма зарядного устройства.

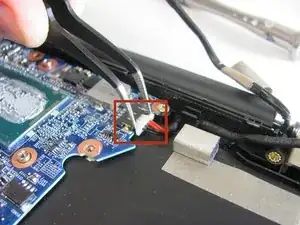

Осторожно отсоедините разъём зарядного устройства от материнской платы с помощью пинцета.
