Замена материнской платы Sony Vaio Fit SVF14A190X

Убедитесь, что батарея разряжена или компьютер выключен.

Используйте крестовую отвертку, чтобы открутить одиннадцать винтов 6 мм.

Используйте крестовую отвертку, чтобы открутить один винт 4 мм, фиксирующий оптический привод.

Вставьте пластиковый инструмент для открывания в зазор оптического привода.

Затем потяните его наружу.

Возьмите оптический привод рукой.

Вытащите оптический привод полностью.

Вставьте пластиковый инструмент в щель между задней крышкой и остальной частью компьютера.

Проведите инструментом по всему периметру корпуса.

Снимите заднюю крышку.

Используйте крестовую отвертку, чтобы открутить четыре винта 7 мм.

Поднимите батарею рукой и извлеките её.

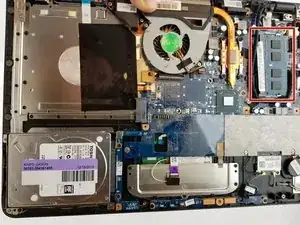

Оперативная память — это небольшой прямоугольный модуль, расположенный с противоположной стороны ноутбука от того места, где вы вынули оптический привод.

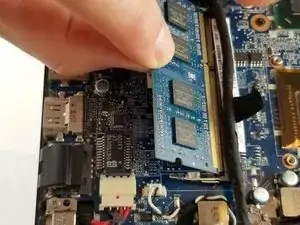

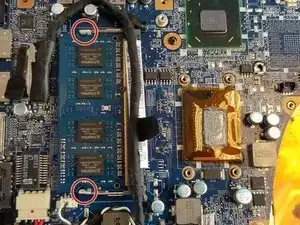

Нажмите на металлические фиксирующие защёлки, обведённые на фотографии, чтобы модуль памяти откинулся под углом от платы.

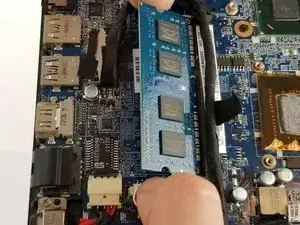

Когда модуль памяти откинут, выньте его в том же направлении, в котором он откинулся.

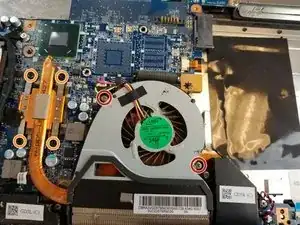

Используйте крестовую отвертку, чтобы открутить два винта 5 мм на вентиляторе.

Ослабьте четыре винта крестовой отверткой на медном охладителе. Эти винты не выйдут полностью.

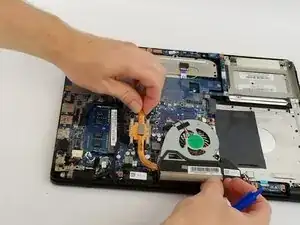

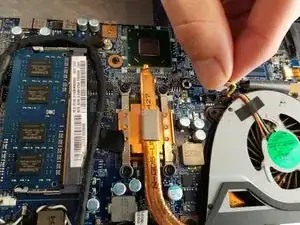

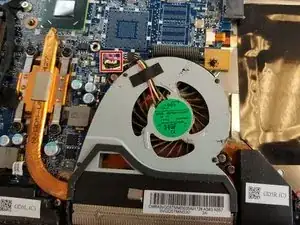

Осторожно захватите основание разъёма проводов вентилятора.

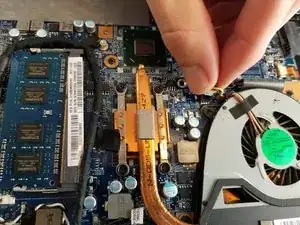

Вытащите разъём проводов из материнской платы, чтобы отключить проводку.

После выполнения двух предыдущих шагов возьмите пластиковый инструмент для открывания.

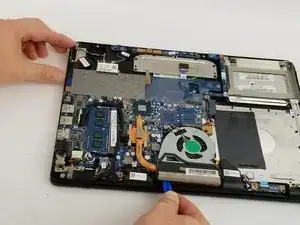

Осторожно поместите инструмент под вентилятор и отделите вентилятор от корпуса, под sliding инструментом вдоль основания вентилятора.

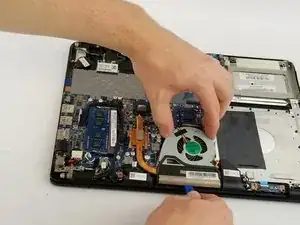

После отделения вы можете поднять вентилятор вручную и извлечь его.

Используйте крестовую отвертку, чтобы открутить четыре винта 4 мм, расположенные по обеим сторонам жесткого диска.

Используйте пластиковый инструмент для открывания, чтобы приподнять жесткий диск до тех пор, пока его не станет можно схватить.

Потяните жесткий диск горизонтально, чтобы отсоединить его от разъёма.

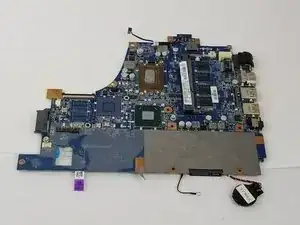

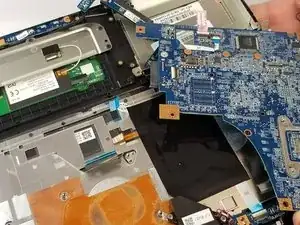

После удаления всех перечисленных компонентов можно начинать извлечение материнской платы. Рекомендуем сфотографировать заднюю сторону материнской платы, чтобы отслеживать расположение винтов.

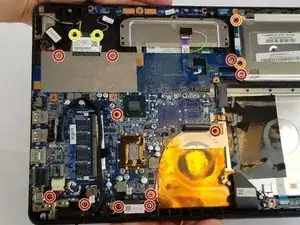

Используйте крестовую отвертку, чтобы открутить выделенные одиннадцать винтов 4 мм с материнской платы.

Используйте крестовую отвертку, чтобы открутить два винта 8 мм и храните их отдельно.

Два винта 4 мм можно удалить сейчас или позже с помощью крестовой отвертки. Обязательно храните их отдельно от других похожих винтов.

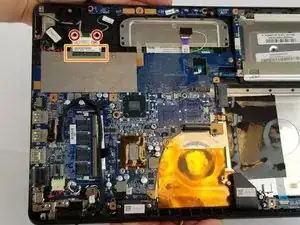

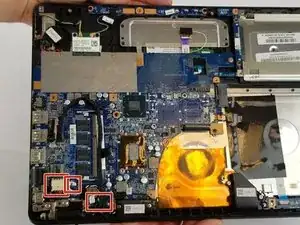

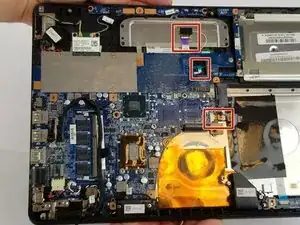

После того как все винты будут удалены, можно начинать отсоединять разъёмы от материнской платы. Начните с выделенных разъёмов.

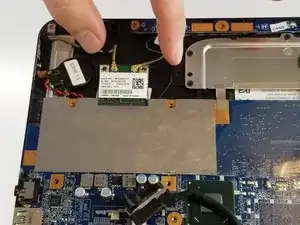

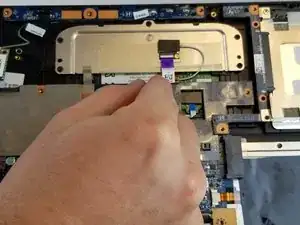

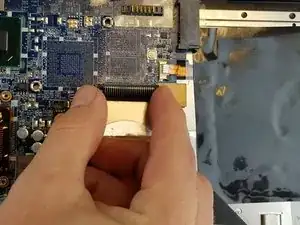

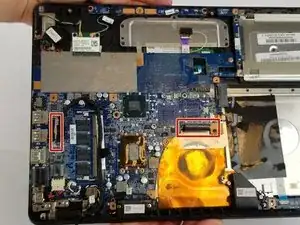

У следующих разъёмов есть пластиковые язычки. Просто захватите язычок двумя пальцами или пинцетом, если доступ затруднён, и аккуратно потяните разъём прямо наружу.

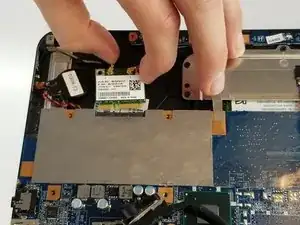

Следующие три выделенных разъёма просто вынимаются. Захватите пластиковый разъём двумя пальцами или пинцетом при необходимости и аккуратно извлеките их из гнезд.

Если вы не удалили два винта 4 мм в шаге 12, снимите их сейчас с помощью крестовой отвертки.

После снятия винтов возьмите разъём за стороны и потяните его прямо наружу.

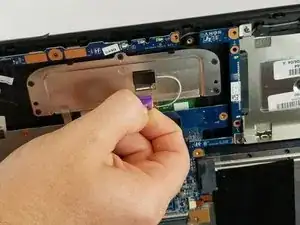

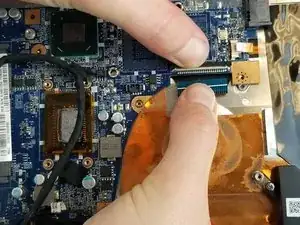

У двух следующих разъёмов есть небольшие петли, фиксирующие их. Освободите разъёмы, подняв петли, затем аккуратно выньте разъёмы.
