Замена жесткого диска Sony Vaio Fit SVF15N26CXB

Ноутбуки

В этом руководстве показано, как определить и правильно удалить жесткий диск для Sony Vaio Fit SVF15N26CXB. Используйте проектный коврик для организации винтов.

Шаг 1

Удалите следующие десять винтов из нижнего корпуса ноутбука:

Два винта Philips #00 длиной 6.5 мм.

Четыре винта Philips #00 длиной 8.95 мм.

Четыре винта Philips #00 длиной 6.25 мм.

Винты могут быть скрыты под резиновыми ножками, которые можно удалить с помощью лопатки.

Шаг 2

Используйте пластиковый инструмент для открывания, чтобы отделить нижнюю крышку от ноутбука.

Поднимите нижнюю крышку и отведите её от ноутбука.

Шаг 3

Удалите восемь винтов Philips #00 из аккумулятора:

Шесть винтов длиной 4.65 мм.

Два винта длиной 4.65 мм.

Шаг 4

Поднимите аккумулятор и извлеките его из ноутбука.

Шаг 5

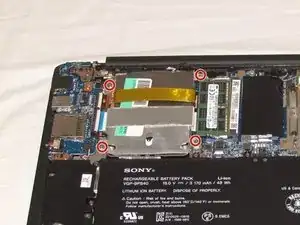

Удалите четыре винта Philips #00 длиной 3.20 мм из жесткого диска.

Шаг 6

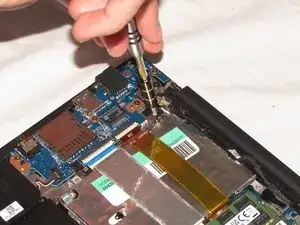

Используйте лопатку, чтобы поднять черный зажим на разъемах ZIF.

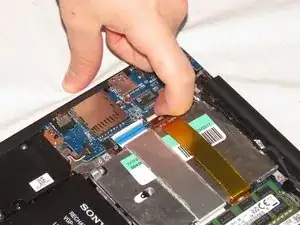

Вытяните ленточные кабели из разъемов ZIF и сложите их над жестким диском.

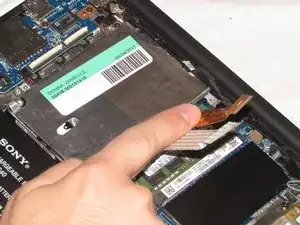

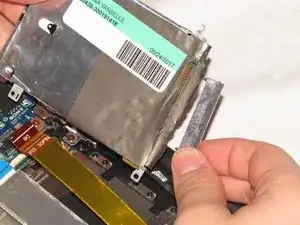

Отключите жесткий диск и извлеките его.

Шаг 7

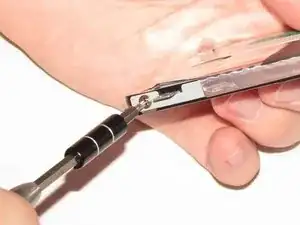

Удалите четыре винта Philips #00 длиной 3.70 мм из корпуса крепления жесткого диска.

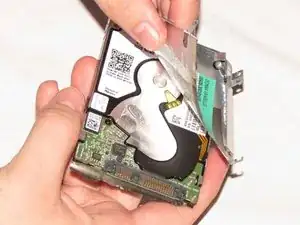

Осторожно отделите фольгированную подложку от жесткого диска.

Перевод руководства с ifixit.com
