Замена динамиков Sony Vaio Fit SVF15N26CXB
В ноутбуке установлены два блока динамиков (левый и правый), соединённые проводом, проходящим под аккумулятором. В этом руководстве показано, как правильно извлечь динамики из Sony Vaio Fit SVF15N26CXB. Это может потребоваться при проблемах со звуком. В качестве меры предосторожности используйте антистатический браслет (показан в руководстве). Используйте монтажный коврик для сортировки винтов.
Шаг 1
Удалите следующие десять винтов с нижней крышки ноутбука:
Два винта Phillips #00, длиной 6.5 мм.
Четыре винта Phillips #00, длиной 8.95 мм.
Четыре винта Phillips #00, длиной 6.25 мм.
Винты могут быть спрятаны под резиновой ножкой, которую можно снять лопаткой.
Шаг 2
Используйте пластиковый инструмент для вскрытия, чтобы отделить нижнюю крышку от корпуса ноутбука.
Поднимите нижнюю крышку и оттяните её от ноутбука.
Шаг 3
Снимите восемь винтов Phillips #00, крепящих аккумулятор:
Шесть винтов длиной 4.65 мм.
Два винта длиной 4.65 мм.
Шаг 4
Подденьте аккумулятор и извлеките его из ноутбука.
Шаг 5

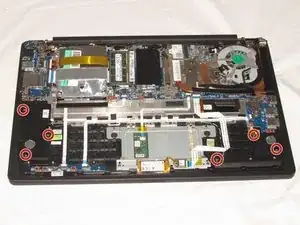

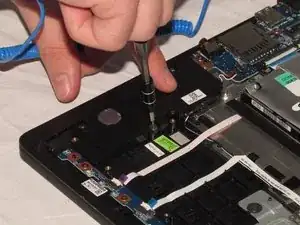

Снимите шесть винтов Phillips #00, длиной 5.75 мм, крепящих динамики.
Шаг 6

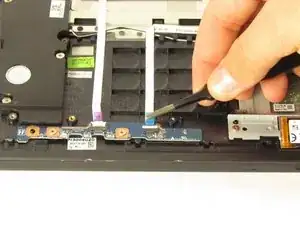

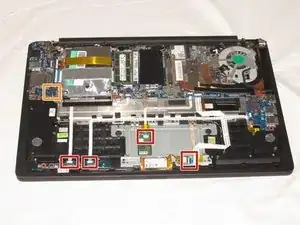

Используйте лопаточку, чтобы отогнуть чёрный фиксатор на четырёх ZIF-разъёмах.

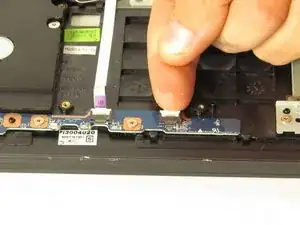

Извлеките четыре ленточных кабеля из ZIF-разъёмов.
Отключите динамик от платы.
Шаг 7

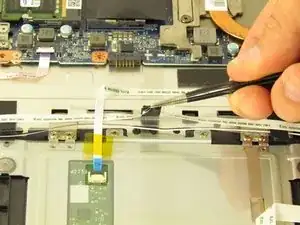

Пинцетом аккуратно размотайте провода динамиков с пластиковых держателей.
Если провод зафиксирован под лентой, осторожно приподнимите ленту, пока провод не освободится.
Не удаляйте ленту.
Шаг 8
Извлеките динамики, поднимая левый и правый блоки вверх и выводя их из корпуса компьютера.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
