Замена процессора в Sony Vaio PCG-3C2L
В данном руководстве описывается процесс извлечения процессора из Sony VAIO PCG-3C2L. Процессор отвечает за интерпретацию и выполнение большинства команд, поступающих от аппаратного и программного обеспечения устройства. Его часто называют «мозгом» устройства. Повторяющиеся случаи перегрева могут потребовать замены процессора.
Шаг 1

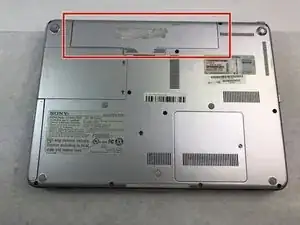

Переверните компьютер, чтобы нижняя часть оказалась сверху.
Аккумулятор должен находиться в верхней части задней панели компьютера.
Шаг 2

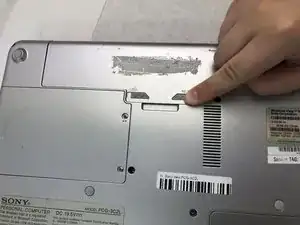

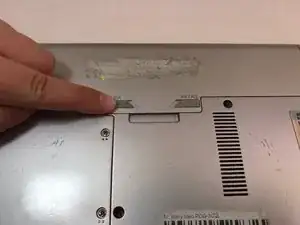

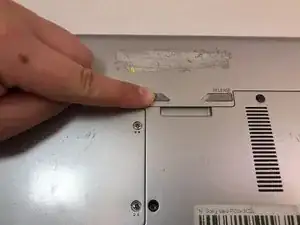

Изначально кнопка блокировки должна быть сдвинута полностью влево. Чтобы разблокировать аккумулятор, переместите кнопку блокировки с левой стороны на правую.
Шаг 3
После разблокировки аккумулятора удерживайте кнопку извлечения и сдвиньте её влево.
Шаг 4
Продолжайте удерживать кнопку извлечения.

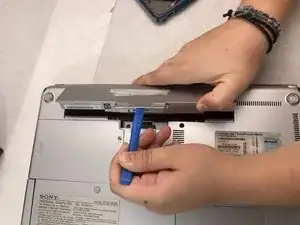

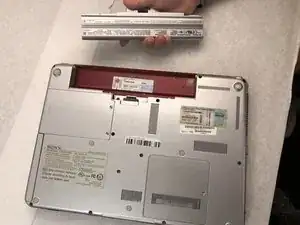

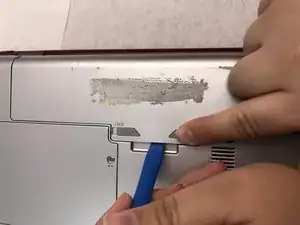

Используйте инструмент iFixit для вскрытия (или руки), чтобы поднять аккумулятор вверх.
Шаг 5
Положите ноутбук так, чтобы нижняя часть была сверху.
Шаг 6

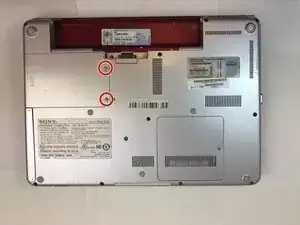

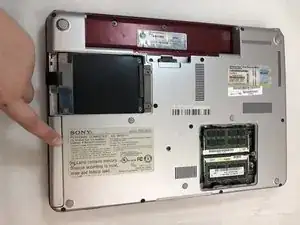

Используя отвёртку Phillips #0, удалите два винта длиной 3,5 мм, крепящих крышку жёсткого диска.
Шаг 7

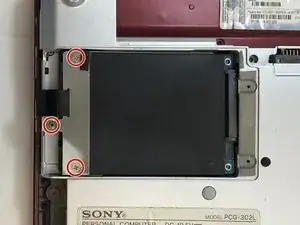

Используя отвёртку Phillips #0, удалите три винта длиной 8 мм на корпусе жёсткого диска.

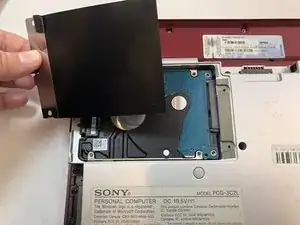

Снимите чёрный корпус жёсткого диска, сдёрнув его.
Шаг 8

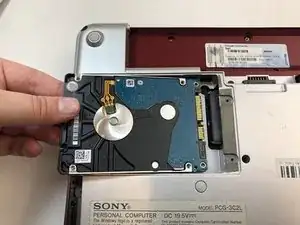

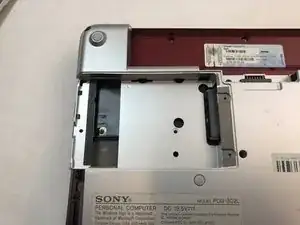

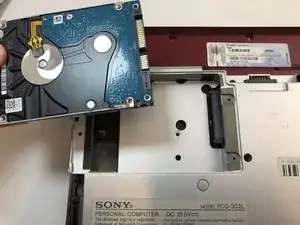

Извлеките жёсткий диск, аккуратно выдвинув его.
Шаг 9

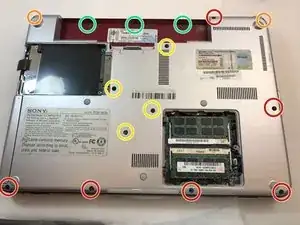

Удалите шесть винтов длиной 8 мм по краям задней панели, используя отвёртку Phillips #0.
Удалите два винта длиной 8 мм в углах задней панели, используя отвёртку Phillips #0.
Удалите четыре винта длиной 8 мм в центральной части задней панели, используя отвёртку Phillips #0.
Удалите три винта длиной 2 мм с задней панели, используя отвёртку Phillips #0.
Шаг 10
Удалите винт длиной 6 мм с держателя аккумулятора, используя отвёртку Phillips #0.
Удалите два винта длиной 4 мм с держателя аккумулятора, используя отвёртку Phillips #0.
Шаг 11

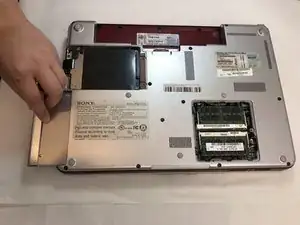

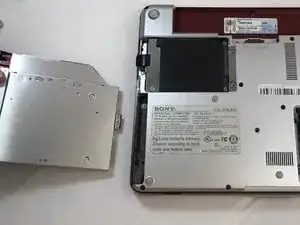

Извлеките лоток CD из задней панели, выдвинув его.
Шаг 12

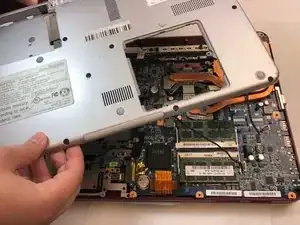

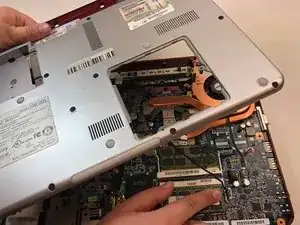

Руками поднимите заднюю панель примерно на два дюйма вверх относительно остальной части ноутбука.

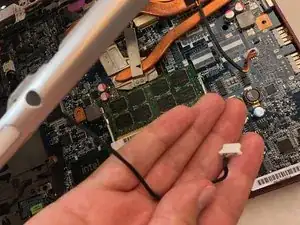

Отключите чёрный разъём провода.
Снимите заднюю панель.
Поднимайте заднюю панель медленно, чтобы не повредить чёрный проводной разъём.
Шаг 13

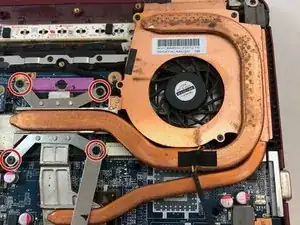

Открутите четыре прикреплённых винта длиной 4 мм с корпуса вентилятора, используя отвёртку Phillips #0.

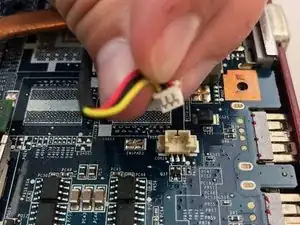

Отключите чёрно-красно-жёлтый проводной разъём, аккуратно потянув за провод.
Снимите медный корпус вентилятора с установленным в нём вентилятором, отсоединив его от нижней части ноутбука.
Шаг 14

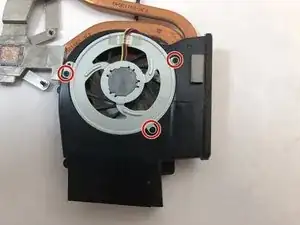

Удалите три винта корпуса вентилятора длиной 3 мм с корпуса вентилятора, используя отвёртку Phillips #0.
Шаг 15

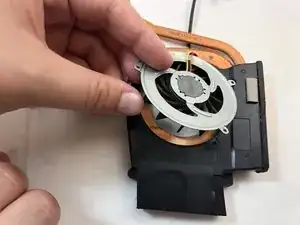

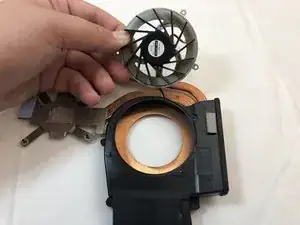

Извлеките вентилятор из его корпуса, выдвинув его.
Шаг 16

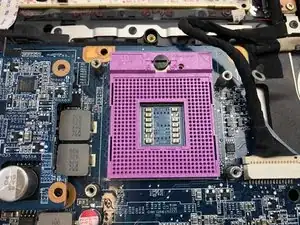

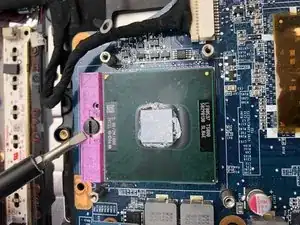

Установите плоскую отвёртку на единственный винт процессора.
При нажатии плоской отвёрткой на винт раздастся лёгкий щелчок.
Шаги 14 и 15 можно не выполнять, если Вы заменяете процессор.
Шаг 17

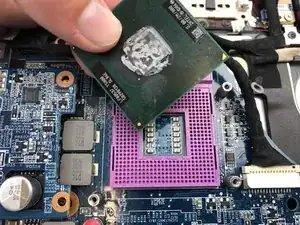

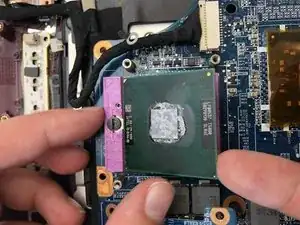

После щелчка осторожно вытяните процессор.
Заключение
Чтобы собрать устройство обратно, следуйте инструкции в обратном порядке.
Перевод руководства с ifixit.com
