Замена радиатора HP Compaq 6710b

Выключите компьютер! Извлечение батареи при включённом устройстве опасно!

Переверните ноутбук на заднюю сторону.

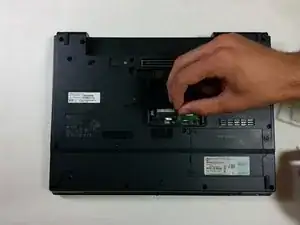

Двумя руками нажмите на фиксаторы и аккуратно извлеките аккумулятор.

Перед началом работы выключите компьютер.

Поверните ноутбук на заднюю сторону.

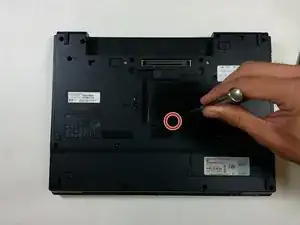

Отверткой Phillips #1 отввинтите винт 5 мм и снимите показанную крышку.

Той же отверткой отвинтите винты 8 мм.

Винты могут не выпадать полностью из корпуса; убедитесь, что они откручены максимально, насколько это возможно.

Переверните ноутбук лицевой стороной вверх и откройте крышку.

Сдвиньте фиксирующие защёлки вниз с помощью пластикового инструмента для вскрытия или ногтя.

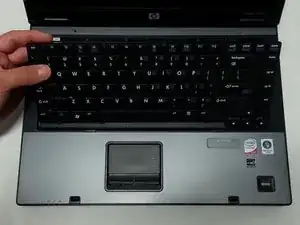

С помощью пластикового рычага осторожно приподнимите клавиатуру в вашу сторону.

Не снимайте клавиатуру полностью — она всё ещё подключена ленточным кабелем к компьютеру.

Поднимите обе стороны чёрной фиксирующей защёлки коннектора.

Клавиатура теперь должна быть свободна от корпуса.

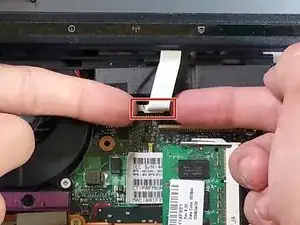

Подденьте пластиковую защёлку ленточного кабеля с каждой стороны и потяните вверх.

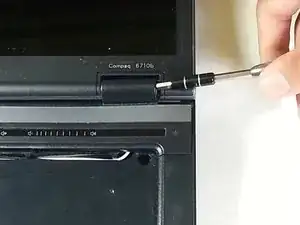

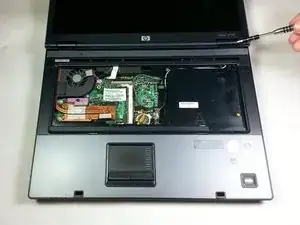

С помощью плоской отвертки подденьте каждую пластиковую крышку петли, пока она не отщёлкнется.

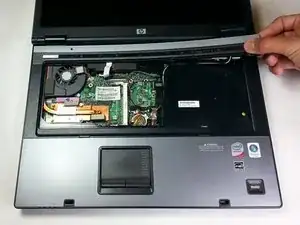

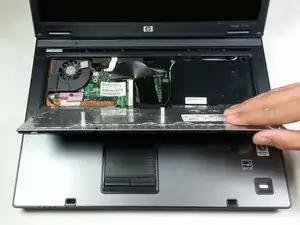

Поднимите правый край пластиковой полосы, закрывающей кнопку питания, и аккуратно потяните вверх, пока полоса полностью не освободится.

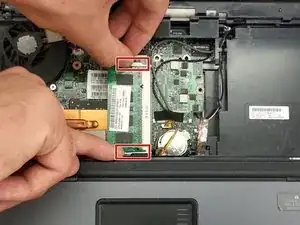

Разожмите защёлки, удерживающие модуль оперативной памяти, двумя пальцами.

Затем извлеките модуль памяти из разъёма, сдвинув его наружу.

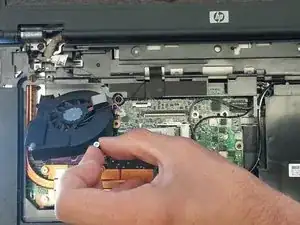

Отверткой Phillips #1 отвинтите два винта 7 мм сверху и снизу вентилятора.

Двумя пальцами выньте разъём питания вентилятора.

Чтобы извлечь вентилятор, приподнимите нижнюю часть вентилятора и выньте его под углом.

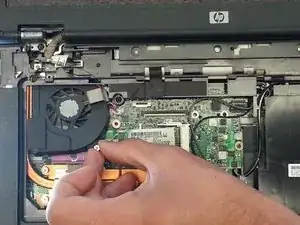

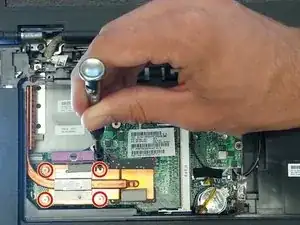

Отверткой Phillips #1 отвинтите четыре винта на медной пластине.

Винты на медной пластине не выкручиваются полностью.

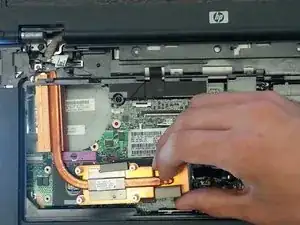

Поверните медную пластину радиатора, чтобы выдвинуть её.

Не применяйте силу при снятии радиатора — его легко повредить.
