Замена вентилятора охлаждения Lenovo IdeaPad S210 Touch

Ноутбуки

Используйте это руководство, чтобы заменить неисправный вентилятор охлаждения в Lenovo IdeaPad S210 Touch. Замена вентилятора может устранить проблемы, вызванные перегревом, такие как внезапные отключения питания и снижение времени работы от батареи. Операция простая и требует крестовой отвертки #0 и отвинчивания винтов, фиксирующих вентилятор.

Перед началом разборки убедитесь, что устройство выключено и отключено от источников питания.

Шаг 1

Убедитесь, что устройство отключено от питания и выключено.

Положите ноутбук так, чтобы вентиляционные отверстия были направлены вверх.

Шаг 2

Сдвиньте защёлку пальцем в положение «открыто» (от другой защёлки). Если выполнено правильно, будет видно красный цвет.

Сдвиньте вторую защёлку в положение «открыто», одновременно аккуратно отталкивая батарею от корпуса ноутбука.

Шаг 3

С помощью крестовой отвертки #0 выньте девять винтов 4 мм на задней панели.

Шаг 4

Аккуратно оттяните две резиновые ножки, расположенные ближе всего к батарее. С помощью крестовой отвертки #0 выньте по одному винту 5 мм под каждой резиновой ножкой.

Шаг 5

Постепенно проведите пластиковым инструментом для вскрытия по кромке панели, чтобы разомкнуть защёлки вокруг корпуса ноутбука.

Шаг 6

Многие проводные соединения с материнской платой зафиксированы лентой для защиты от вибрации. В вашем устройстве такая лента может присутствовать или отсутствовать.

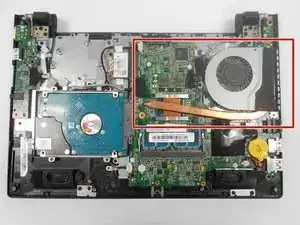

Если лента есть, удалите всю ленту в пределах красной зоны.
