Замена динамиков Lenovo IdeaPad S210 Touch

Убедитесь, что устройство отключено от питания и выключено.

Положите ноутбук так, чтобы вентиляционные отверстия были направлены вверх.

Используя палец, сдвиньте защёлку в положение «открыто» (в сторону от другой защёлки). При правильном выполнении вы увидите красный маркер.

Сдвиньте вторую защёлку в положение «открыто», аккуратно оттянув аккумулятор от корпуса ноутбука.

С помощью крестовой отвёртки #0 удалите девять винтов 4 мм на задней крышке.

Осторожно оттяните две резиновые ножки, расположенные ближе всего к аккумулятору. Под каждой резиновой ножкой с помощью крестовой отвёртки #0 удалите винт 5 мм.

Медленно проведите пластиковым инструментом для открытия по панели, чтобы отщёлкнуть защёлки по периметру ноутбука.

Снимите оба антенных провода, осторожно потянув их вверх.

С помощью крестовой отвёртки #00 удалите один винт 3 мм, крепящий сетевую карту.

Сдвиньте Wi‑Fi модуль в сторону от материнской платы и аккуратно извлеките его.

С помощью крестовой отвёртки #0 удалите четыре винта 4 мм, удерживающие кронштейн жёсткого диска на материнской плате.

Сдвиньте жёсткий диск от материнской платы до полного извлечения.

Осторожно: не зацепите провода, проложенные вдоль стороны аккумулятора от жёсткого диска.

Этот шаг необходим только если вы меняете старый жёсткий диск на новый.

С помощью крестовой отвёртки #0 удалите четыре винта 2.5 мм, по два с каждой стороны, чтобы освободить жёсткий диск от монтажного кронштейна. Эти винты расположены непосредственно рядом с винтами крепления, которые вы удаляли ранее.

При сборке установите монтажные кронштейны на новый жёсткий диск.

Многие проводные соединения на материнской плате зафиксированы лентой для защиты от вибрации. В вашем устройстве эта лента может присутствовать или отсутствовать.

Если лента присутствует, удалите всю ленту с области внутри красной зоны.

С помощью крестовой отвёртки #0 отвинтите четыре захватных винта 3 мм, удерживающих медную трубку на материнской плате.

Эти захватные винты закреплены пластиковыми шайбами к медной трубке и останутся в составе теплового узла при его снятии.

Удалите ленту, соединяющую медные трубки с вентилятором охлаждения.

Поднимите и снимите узел радиатора.

С помощью крестовой отвёртки #0 снимите три винта 3 мм по периметру вентилятора.

Отсоедините проводку от материнской платы, осторожно потянув разъём у основания проводов.

После отключения проводов узел вентилятора будет отсоединён. Теперь вы можете снять вентилятор охлаждения.

В вашем устройстве может присутствовать лента, фиксирующая проводные соединения. Если она есть, её необходимо удалить перед отсоединением кабелей.

Удалите четыре кабеля, подключённых к материнской плате, аккуратно потянув за разъёмы у основания кабелей.

Используйте лопатку, чтобы приподнять защёлку разъёма маленького ленточного кабеля, расположенного рядом с местом крепления вентилятора.

После разблокировки разъёма аккуратно потяните за язычок ленточного кабеля, чтобы полностью извлечь его.

С помощью крестовой отвёртки #0 удалите семь винтов 3 мм, крепящих материнскую плату к шасси.

Медленно наклоните материнскую плату вперёд, чтобы получить доступ к её нижней части.

С помощью лопатки отсоедините меньший из двух ленточных кабелей, приподняв чёрный разъём.

После приподнимания разъёма аккуратно потяните за ленточный кабель, чтобы вынуть его.

Удалите второй (и последний) ленточный кабель с материнской платы, осторожно потянув за синюю тяговую вкладку.

Приподнимите и извлеките материнскую плату из корпуса ноутбука.

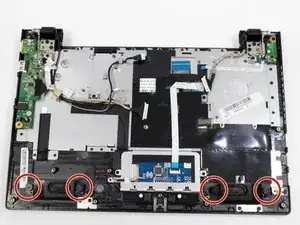

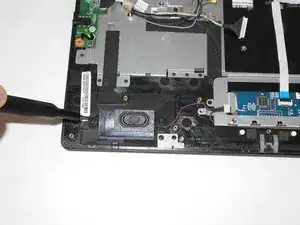

Отверткой Phillips #00 отвинтите четыре винта длиной 1 мм, удерживающие два динамика.

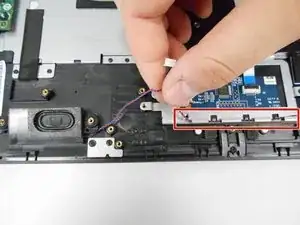

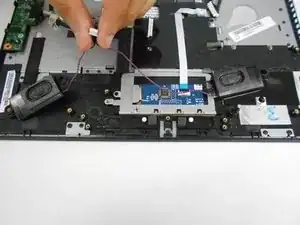

Отделите провода от корпуса и приподнимите динамики, чтобы вынуть их.
