Замена материнской платы Lenovo IdeaPad S210 Touch

Убедитесь, что устройство отключено от питания и выключено.

Положите ноутбук так, чтобы вентиляционные отверстия были обращены вверх.

Сдвиньте защёлку пальцем в положение «открыто» (от другой защёлки). При правильном выполнении вы увидите красный индикатор.

Сдвиньте вторую защёлку в положение «открыто», одновременно осторожно оттягивая аккумулятор от корпуса ноутбука.

С помощью крестовой отвертки #0 отвинтите девять винтов 4 мм на задней крышке.

Осторожно оттяните две резиновые ножки, ближайшие к аккумулятору. С помощью крестовой отвертки #0 отвинтите по одному винту 5 мм под каждой резиновой ножкой.

Медленно пройдитесь пластиковой лопаткой вдоль панели, чтобы отщёлкнуть фиксаторы по периметру ноутбука.

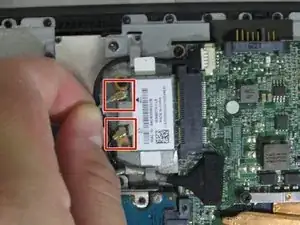

Снимите оба антенных провода, аккуратно потянув их вверх.

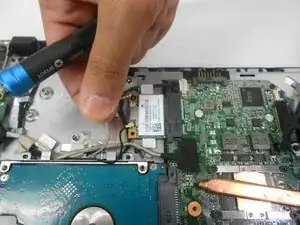

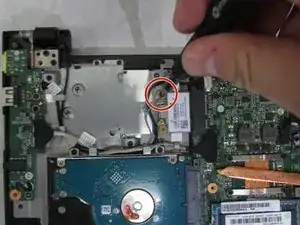

Используя крестовую отвертку #00, отвинтите один винт 3 мм, крепящий сетевую плату.

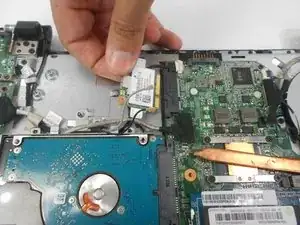

Отодвиньте карту Wi‑Fi от материнской платы и аккуратно извлеките её.

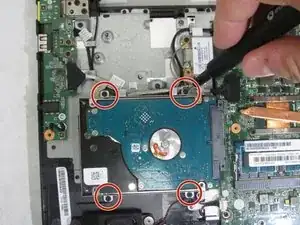

С помощью крестовой отвертки #0 отвинтите четыре винта 4 мм, фиксирующие кронштейн жёсткого диска к материнской плате.

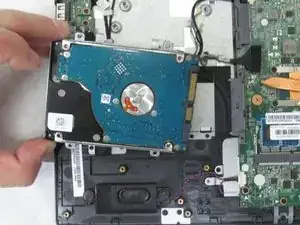

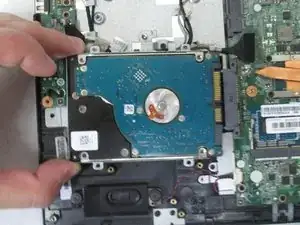

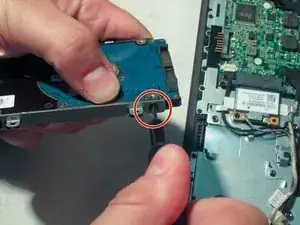

Отодвиньте жёсткий диск от материнской платы до полного извлечения.

Будьте осторожны, чтобы не зацепить провода, проходящие вдоль стороны аккумулятора.

Этот шаг требуется только при замене старого жёсткого диска на новый.

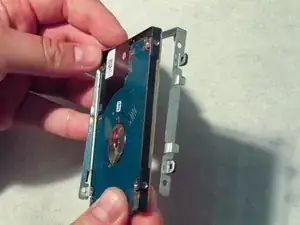

С помощью крестовой отвертки #0 отвинтите четыре винта 2,5 мм, по два с каждой стороны, чтобы освободить жёсткий диск от монтажного кронштейна. Эти винты находятся непосредственно рядом с ранее снятыми крепёжными винтами.

При сборке установите монтажные кронштейны на новый жёсткий диск.

Многие кабели, подключённые к материнской плате, закреплены лентой для защиты от вибрации. В вашем устройстве эта лента может присутствовать или отсутствовать.

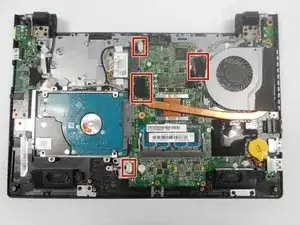

Если лента присутствует, удалите весь материал из области, отмеченной красным.

С помощью крестовой отвертки #0 отвинтите четыре захватных винта 3 мм, фиксирующие медную трубку на материнской плате.

Эти захватные винты закреплены пластиковыми шайбами к медной трубке и останутся в тепловом узле при извлечении.

Снимите ленту, соединяющую медную трубку с вентилятором охлаждения.

Поднимите и извлеките узел радиатора.

С помощью крестовой отвертки #0 отвинтите три винта 3 мм по периметру вентилятора.

Отсоедините проводку от материнской платы, аккуратно потянув разъём у основания проводов.

После отсоединения проводки узел вентилятора охлаждения будет отключён. Теперь вы можете снять вентилятор.

В вашем устройстве могут присутствовать ленты, фиксирующие кабели. Если они есть, их необходимо удалить перед отключением кабелей.

Снимите четыре кабеля, подключённые к материнской плате, аккуратно потянув за разъёмы у основания кабелей.

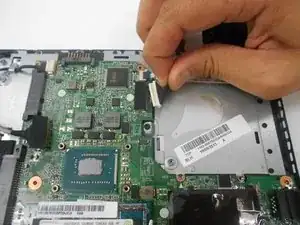

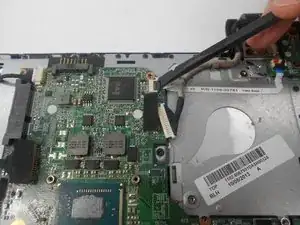

С помощью лопатки подденьте фиксатор разъёма для маленького ленточного кабеля рядом с местом, где находился вентилятор охлаждения.

После разблокировки разъёма аккуратно потяните за язычок ленточного кабеля, чтобы полностью вынуть его.

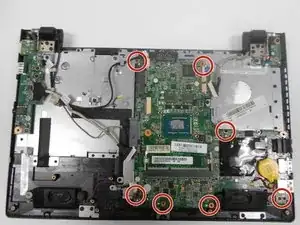

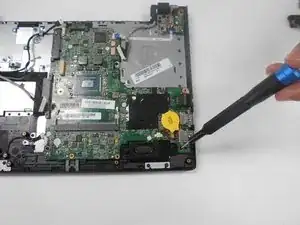

С помощью отвертки Phillips #0 выкрутите семь винтов длиной 3 мм, крепящих материнскую плату к корпусу.

Медленно наклоните материнскую плату вперёд, чтобы получить доступ к её нижней части.

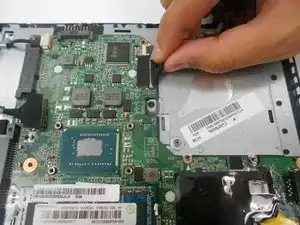

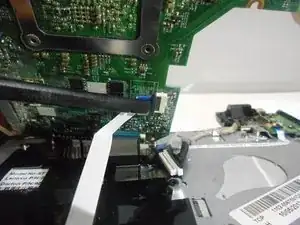

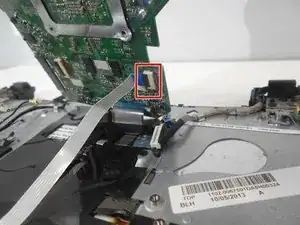

С помощью лопатки отведите вверх чёрный разъём и отсоедините меньший из двух ленточных шлейфов.

После подъёма разъёма аккуратно потяните за шлейф, чтобы вынуть его.

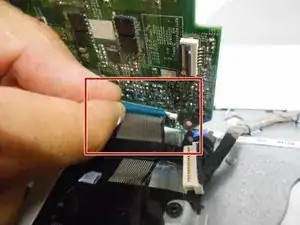

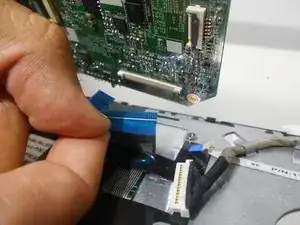

Аккуратно выньте второй (и последний) ленточный шлейф с материнской платы, потянув за синий язычок.

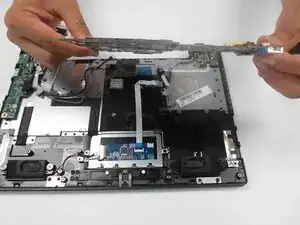

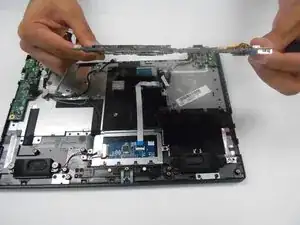

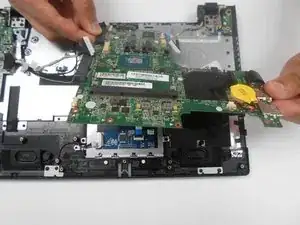

Поднимите материнскую плату и извлеките её из корпуса ноутбука.
