Замена вентилятора охлаждения Gateway NV52

Поверните ноутбук задней панелью к себе так, чтобы наклейки и штрих-код были обращены к Вам.

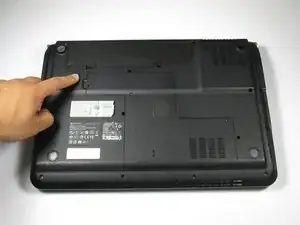

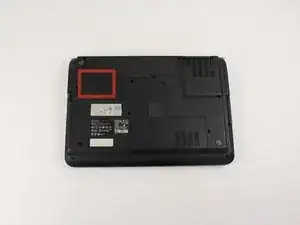

Найдите защёлки в верхнем левом углу.

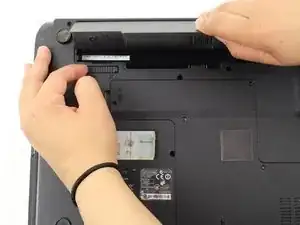

Чтобы разблокировать аккумулятор, сдвиньте вертикальную защёлку вниз в направлении иконки разблокировки.

Сдвиньте горизонтальную защёлку вправо, чтобы выдвинуть аккумуляторный блок.

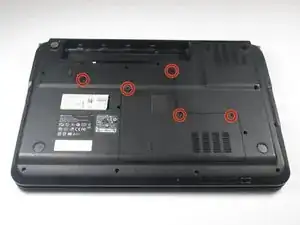

Удалите пять одинаковых винтов Phillips #0 диаметром 3/16", которые крепят крышку жёсткого диска и памяти.

Поднимите заднюю крышку рукой от верхней части под углом 90 градусов.

Снимите заднюю крышку.

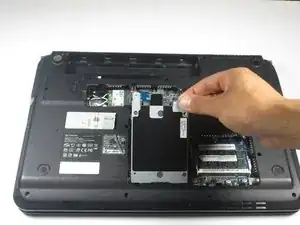

Снимите винт Phillips #0 диаметром 1/4", расположенный в верхнем правом углу отсека жёсткого диска.

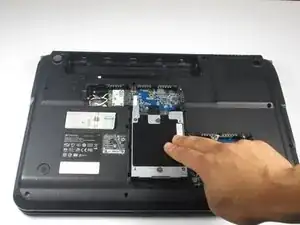

Выньте жёсткий диск из отсека. Для этого сдвиньте компонент вниз, отводя его от аккумуляторного блока.

Поднимите жёсткий диск под углом 90 градусов и извлеките из посадочного места.

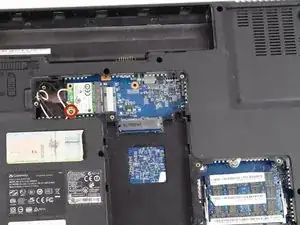

Снимите винт Phillips #0 диаметром 3/16", расположенный в нижнем левом углу карты Wi‑Fi.

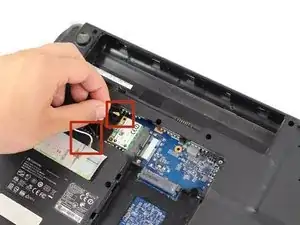

Найдите чёрный и белый кабели, подключённые к карте Wi‑Fi.

Осторожно покачивающими движениями отсоедините чёрный кабель от карты Wi‑Fi.

Повторите предыдущий шаг для белого кабеля.

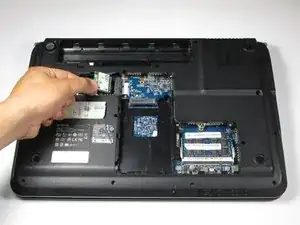

Аккуратно извлеките карту Wi‑Fi из её разъёма и поместите её в сухое безопасное место.

Переверните ноутбук так, чтобы отсек клавиатуры был сверху.

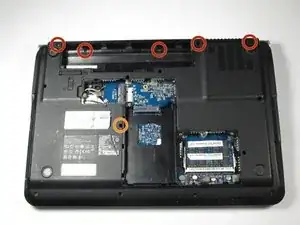

Снимите пять одинаковых винтов Phillips #0 диаметром 9/32", расположенных под аккумулятором и в обоих верхних углах.

Удалите винт Phillips #0 диаметром 9/32", фиксирующий дисковод.

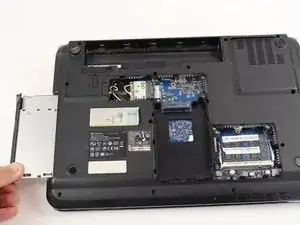

Сдвиньте дисковод из гнезда руками, аккуратно выдвинув его наружу.

Переверните устройство так, чтобы клавиатура и экран дисплея были обращены вверх.

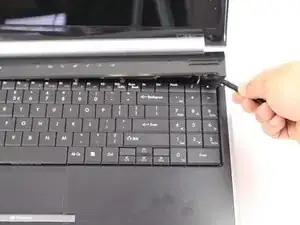

Подденьте крышку платы медиа‑кнопок с помощью прочного лопатки. Поднимайте крышку минимальным усилием в правом нижнем углу. Начиная справа, последовательно поднимайте крышку в сторону левого края, пока она полностью не отделится.

Не поднимайте крышку платы медиа‑кнопок слишком высоко — она всё ещё подключена к материнской плате. Положите крышку платы медиа‑кнопок вверх дном на клавиатуру.

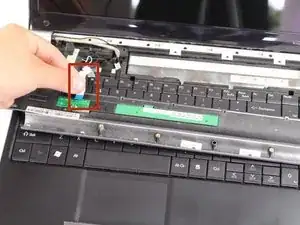

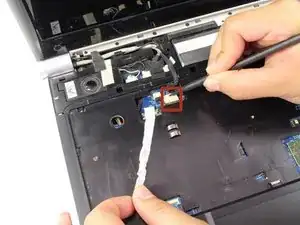

Отключите тёмный фиксатор, потянув под прямым углом, затем слегка вытяните шлейф из фиксатора.

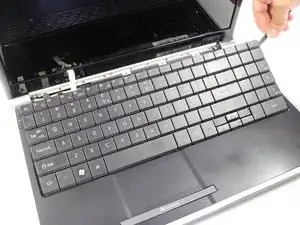

Поднимите клавиатуру лопаткой. Поверните клавиатуру, чтобы она оказалась лицом вниз на своей базе.

Клавиатура всё ещё подключена к разъёму, поэтому пока не пытайтесь полностью отсоединять её от ноутбука.

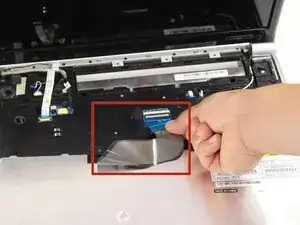

Отключите коричневый фиксатор, потянув под прямым углом, и слегка выньте шлейф из фиксатора.

Не прикладывайте чрезмерную силу к фиксатору — повреждённый разъём выведет клавиатуру из строя.

Снимите клавиатуру.

Найдите три разъёма ЖК‑экрана.

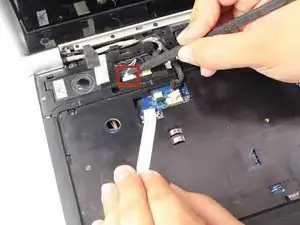

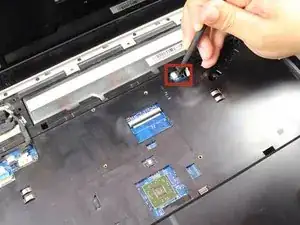

Используйте заострённый конец лопатки, чтобы аккуратно поддеть каждую сторону разъёма ЖК до отсоединения от соответствующего порта.

Не тяните с чрезмерной силой — это может повредить штекер кабеля ЖК.

Используя плоскую кромку лопатки, слегка потяните большой белый разъём кабеля ЖК, пока он не отсоединится от порта.

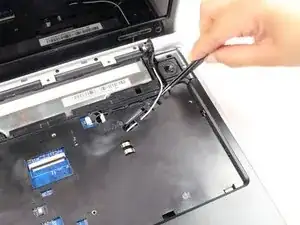

Пинцетом вытяните чёрный и белый кабели, расположенные справа от ноутбука.

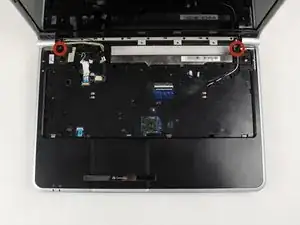

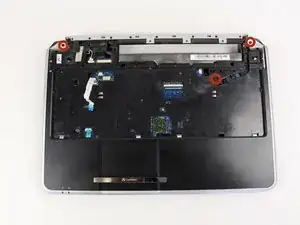

Снимите два винта Phillips #0 диаметром 9/32" в верхнем левом и правом углах.

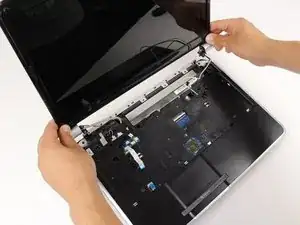

Поднимите весь дисплей прямо вверх, удерживая двумя руками.

Переверните ноутбук вверх дном.

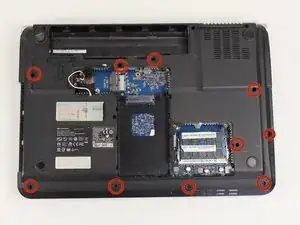

Удалите десять винтов 9/32" с помощью отвертки Phillips #0.

Переверните ноутбук обратно.

Удалите три винта 9/32", фиксирующие верхнюю крышку, с помощью отвертки Phillips #0.

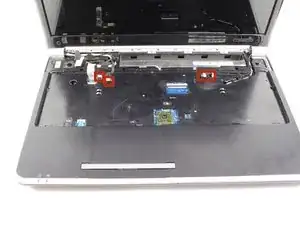

Осторожно отсоедините два шлейфа от материнской платы, используя чёрные пинцеты.

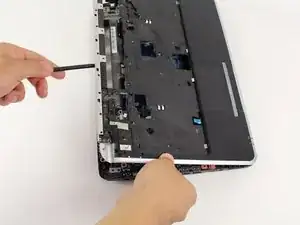

Отделите верхнюю крышку от основания с помощью прочной лопатки. Вставьте лопатку между основанием клавиатуры и основанием ноутбука, прикладывая минимальную силу для разъединения. Продолжайте по периметру до полного разделения частей.

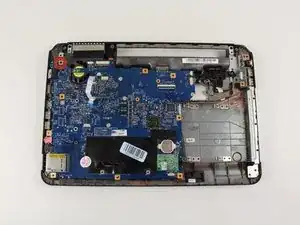

Удалите винт 3/16" крепящий материнскую плату крестовой отвёрткой Phillips #0.

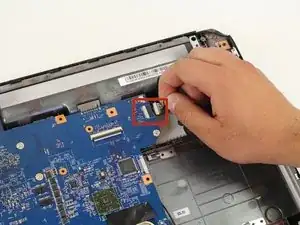

Осторожно отключите кабель USB-платы, расположенный в правом верхнем углу материнской платы.

Отключите кабель модема, находящийся в правом нижнем углу материнской платы.

Осторожно извлеките материнскую плату и положите её на бок.

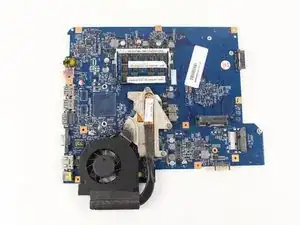

Ослабьте четыре винта 13/32", которые соединяют вентилятор охлаждения с материнской платой, используя крестовую отвёртку Phillips #0.

Четыре винта Phillips 13/32" не вынимаются из металлической опоры вентилятора. Не прикладывайте силу для их вывинчивания, иначе может повредиться место крепления винта.

Отключите кабель вентилятора от материнской платы.

Не тяните за кабель вентилятора с чрезмерной силой. Это приведёт к неработающему вентилятору и повреждению провода.

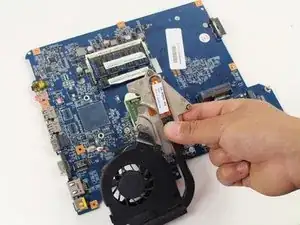

Аккуратно поднимите и снимите вентилятор охлаждения вручную и поместите его в сухое безопасное место.
