Замена вентилятора на Gateway NV53A24u
Для замены вентилятора потребуется удалить другие компоненты, такие как материнская плата, клавиатура и крышка, окружающая клавиатуру, чтобы получить доступ к вентилятору.
Шаг 1

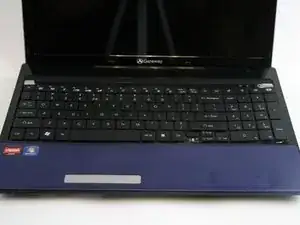

Найдите верхнюю часть клавиатуры, затем вставьте лопатку в самый верхний край клавиатуры, где она соединяется с ободком вокруг неё.
При работе с электроникой важно выбирать инструмент, который безопасен для ESD, чтобы избежать случайного повреждения устройства. Металлическая лопатка отлично подходит, когда требуется серьезная сила приподнимания, но всегда лучше использовать обычную черную нейлоновую лопатку, когда это возможно.
Шаг 2

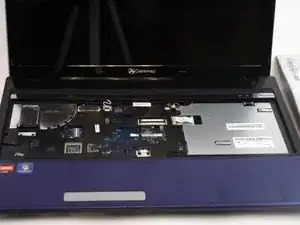

Используя лопатку, поднимите клавиатуру от основания, чтобы открыть компоненты с тыльной стороны.
Шаг 3

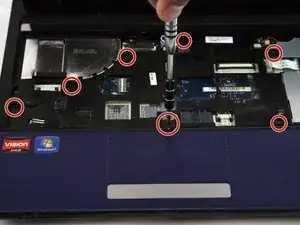

Используя крестовую отвертку #4, удалите все шесть винтов 2.3 мм из пластикового кожуха.
Затем снимите кожух, чтобы открыть материнскую плату под ним.
Шаг 4

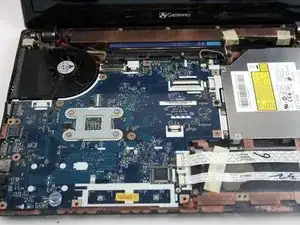

Материнская плата теперь доступна для удаления.

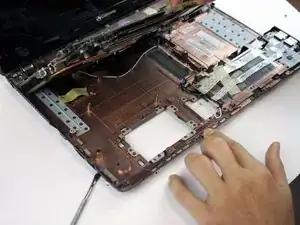

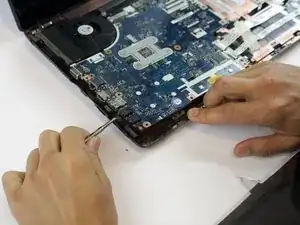

Используя лопатку, аккуратно подденьте порты от их боковых контейнеров, чтобы легко удалить её.
Шаг 5

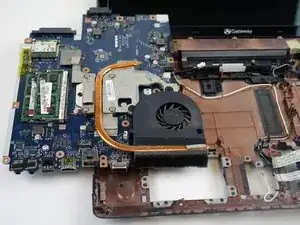

Поднимите материнскую плату вверх и переверните её на спину.
С перевернутой материнской платой вентилятор почти готов к удалению.
Шаг 6

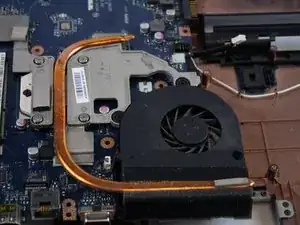

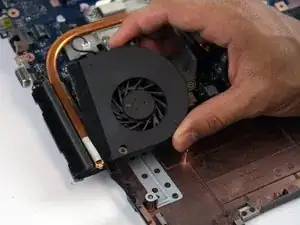

Найдите вентилятор и его медную теплопроводящую трубку, идущую сразу за ним.
Удалите вентилятор из трубки с небольшим усилием, так как он прикреплён к трубке клеевой лентой.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
