Замена вентилятора Lenovo ThinkPad X390 Yoga

Процедуры безопасности:

Выключение и отключение питания: 1. Отключите адаптер. 2. Нажмите клавишу F1, чтобы войти в BIOS при включении ноутбука. 3. Перейдите в меню конфигурации. 4. Выберите параметр «Питание» и нажмите «Enter». 5. Выделите «Отключить встроенную батарею» и нажмите «Enter». 6. Подтвердите выбор, выбрав "Да" и нажав «Enter». 7. Система выключится, и батарея будет отключена.

Защита от электростатического разряда (ESD): 1. Заземлите себя, чтобы избежать статического повреждения, надев браслет ESD или коснувшись заземленной металлической поверхности.

Удаление лотка для SIM-карты: 1. Вставьте выпрямленную скрепку в отверстие на лотке для SIM-карты. 2. Осторожно нажмите, чтобы вытолкнуть и удалить лоток.

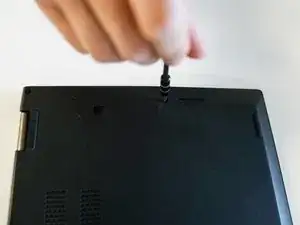

Используйте отвертку Philips #1, чтобы открутить удерживающие винты с задней части устройства. Винты не должны выниматься из задней панели, поэтому не пытайтесь их вытащить силой.

Разборка ноутбука: Удалите нижнюю крышку и батарею: 1. Освободите пять удерживающих винтов на нижней части ноутбука. 2. Используйте неметаллический инструмент для поддевания, чтобы осторожно ослабить защелки по периметру задней крышки. 3. Поднимите и снимите нижнюю крышку. 4. Отключите кабель внутренней батареи от системной платы. 5. Удалите пять винтов, крепящих батарею, и выньте её из системы.

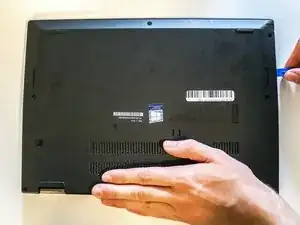

Используйте инструмент для вскрытия iFixit, чтобы снять заднюю крышку, вставив кончик инструмента в шов и поддевая вверх.

Это может быть сложно, поэтому не спешите и освободите защелки по периметру перед снятием задней крышки.

Отключите кабели экрана: 1. Отключите кабель камеры LED и извлеките его из направляющей. 2. Удалите антенны из направляющих. 3. Отключите кабель LCD и извлеките его из направляющей. 4. Удалите антенны из направляющей, которая рядом с кабелем LCD. 5. Удалите по три винта с каждой петли.

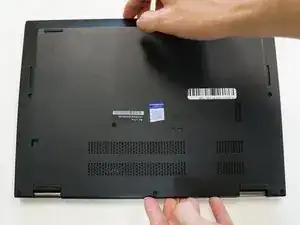

После того как задняя крышка больше не прикреплена, осторожно снимите её, поднимая прямо вверх.

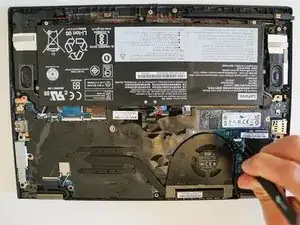

Отключите разъем вентилятора от материнской платы с помощью лопаты или инструмента для вскрытия.

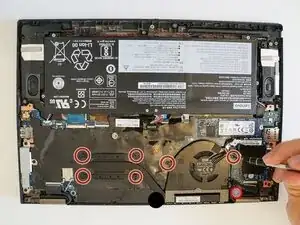

Ослабьте семь винтов вокруг вентилятора и радиатора с помощью отвертки Philips #1.

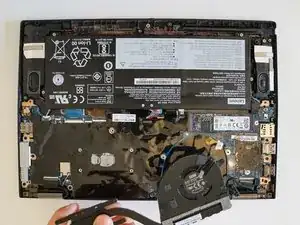

Осторожно удалите вентилятор из ноутбука, подняв его вверх и сняв с рамы.
