Замена материнской платы Lenovo ThinkPad X390 Yoga

Меры безопасности:

Выключение и отключение питания: 1. Отключите адаптер. 2. Нажмите клавишу F1 при включении ноутбука, чтобы войти в настройки BIOS. 3. Перейдите в меню Configuration. 4. Выберите Power и нажмите Enter. 5. Выделите Disable Built-in Battery и нажмите Enter. 6. Подтвердите, выбрав «Yes» и нажав Enter. 7. Система выключится, и батарея будет отключена.

Защита от электростатического разряда (ESD): 1. Заземлите себя, чтобы предотвратить повреждение статическим электричеством, надев браслет ESD или прикоснувшись к заземлённой металлической поверхности.

Извлечение лотка SIM-карты: 1. Вставьте выпрямлённую скрепку в отверстие лотка для SIM-карты. 2. Осторожно нажмите, чтобы извлечь и удалить лоток.

Используйте крестовую отвертку Phillips #1, чтобы открутить захватные винты на задней панели устройства. Винты не должны полностью выходить из задней панели, поэтому не пытайтесь вытащить их силой.

Разборка ноутбука: снятие нижней крышки и аккумулятора: 1. Ослабьте пять захватных винтов на дне ноутбука. 2. Используйте неметаллический монтажный инструмент, чтобы осторожно разжать защёлки вдоль задней крышки. 3. Поднимите и снимите нижнюю крышку. 4. Отключите внутренний кабель батареи от системной платы. 5. Снимите пять винтов, крепящих батарею, и выньте её из корпуса.

Используйте монтажный инструмент iFixit, чтобы снять заднюю крышку: вставьте кончик инструмента в стык и подденьте крышку вверх.

Это может быть трудно, поэтому уделите время, чтобы освободить защёлки по периметру, прежде чем снимать заднюю крышку.

Отключение кабелей дисплея: 1. Отключите кабель LED-камеры и извлеките его из направляющей. 2. Снимите антенные кабели из направляющих. 3. Отключите кабель ЖК-дисплея и извлеките его из направляющей. 4. Уберите антенные кабели из направляющей, расположенной рядом с кабелем ЖК-дисплея. 5. Снимите по три винта с каждого шарнира.

Когда задняя крышка больше не держится защёлками, аккуратно снимите её, поднимая строго вверх.

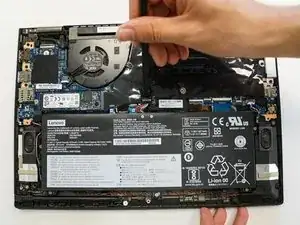

Используйте лопатку, чтобы отключить аккумулятор от материнской платы в разъёме.

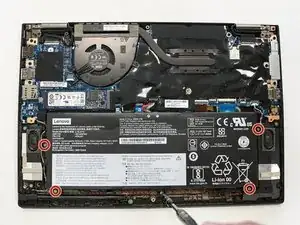

Используйте крестовую отвертку Phillips #1, чтобы снять пять винтов 4 мм вокруг батареи.

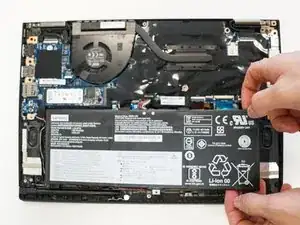

Поднимите аккумулятор и выньте его из ноутбука, поднимая вверх.

Отключите разъём вентилятора от материнской платы с помощью лопатки или монтажного инструмента.

Ослабьте семь винтов, окружающих вентилятор и радиатор, с помощью крестовой отвертки Phillips #1.

Осторожно снимите вентилятор с ноутбука, поднимая его вверх и отрывая от рамки.

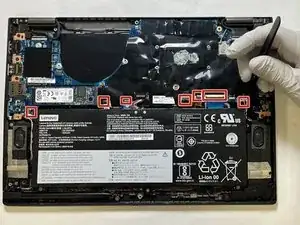

Отключите разъёмы материнской платы с помощью лопатки или монтажного инструмента.

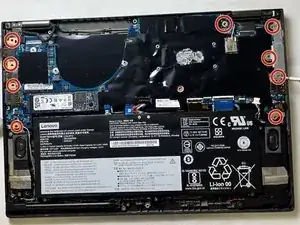

Используйте крестовую отвертку Phillips #1, чтобы снять девять винтов 5 мм вокруг материнской платы.

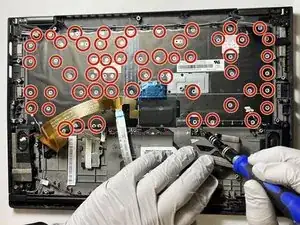

Ослабьте шестьдесят восемь винтов 2 мм с помощью крестовой отвертки Phillips #1.

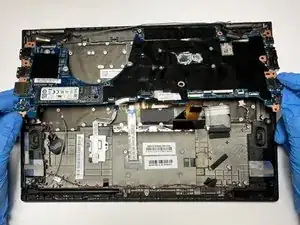

Аккуратно извлеките материнскую плату из ноутбука, поднимая её вверх и снимая с рамки.
