Замена SSD в Lenovo ThinkPad X390 Yoga
В этом руководстве показано, как извлечь и заменить твердотельный накопитель (SSD) в Lenovo ThinkPad X390 Yoga. Твердотельный накопитель служит основным хранилищем для устройства. Если SSD неисправен, устройство может не загрузиться и его необходимо заменить. Также замена требуется при обновлении существующего SSD на накопитель с большей емкостью. С течением времени SSD может работать медленнее, поэтому замена может повысить скорость загрузки.
Перед началом убедитесь, что устройство выключено и отключено от внешнего зарядного устройства.
Шаг 1
Меры предосторожности:
Выключение и отключение питания: 1. Отключите адаптер. 2. Нажмите клавишу F1 при включении ноутбука, чтобы войти в BIOS. 3. Перейдите в меню Configuration. 4. Выберите Power и нажмите Enter. 5. Выделите Disable Built-in Battery и нажмите Enter. 6. Подтвердите, выбрав "Yes" и нажав Enter. 7. Система выключится, и встроенная батарея будет отключена.
Защита от электростатического разряда (ESD): 1. Заземлите себя, чтобы предотвратить статическое повреждение, используя браслет ESD или касаясь заземленного металлического предмета.
Извлечение лотка SIM-карты: 1. Вставьте выпрямленную скрепку в отверстие лотка SIM-карты. 2. Аккуратно надавите, чтобы извлечь и удалить лоток.
Используйте отвертку Phillips #1, чтобы отвинтить фиксирующие винты на задней панели устройства. Винты удерживаются на крышке, поэтому не пытайтесь полностью вынимать их из панели.
Разборка ноутбука: снятие нижней крышки и батареи: 1. Ослабьте пять фиксирующих винтов на дне ноутбука. 2. Используйте неметаллический инструмент для поддевания, чтобы осторожно отжать защелки по задней кромке крышки. 3. Поднимите и снимите нижнюю крышку. 4. Отключите внутренний кабель батареи от системной платы. 5. Снимите пять винтов, фиксирующих батарею, и извлеките её из корпуса.
Шаг 2
Используйте инструмент iFixit для вскрытия: вставьте наконечник инструмента в зазор и подденьте заднюю крышку.
Это может быть сложно, поэтому уделите время для освобождения защелок по периметру прежде чем снимать заднюю крышку.
Отключение кабелей экрана: 1. Отключите кабель LED-камеры и извлеките его из направляющей. 2. Извлеките антенные кабели из направляющих. 3. Отключите кабель LCD и извлеките его из направляющей. 4. Удалите антенные кабели из направляющей рядом с кабелем LCD. 5. Снимите по три винта с каждой петли.
Шаг 3
Когда задняя крышка больше не зафиксирована, аккуратно снимите её, подняв прямо вверх.
Шаг 4

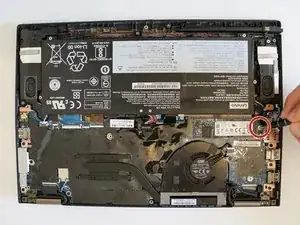

Используйте отвертку Phillips #1, чтобы выкрутить 4-мм винт, удерживающий SSD на месте.
Шаг 5

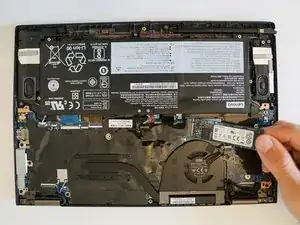

Вытащите SSD из разъёма, чтобы удалить его.
Заключение
Для обратной сборки выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
