Замена вентилятора Lenovo ThinkPad X100e

Переверните компьютер и извлеките батарею.

При необходимости более подробных инструкций просмотрите Руководство по замене батареи.

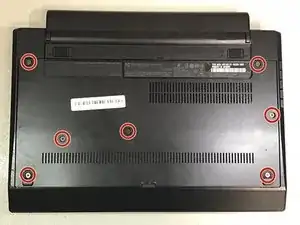

Найдите винты на задней панели ноутбука. Отвинтите все 7 винтов с помощью магнитной отвертки с насадкой PH0.

Все 7 винтов должны оставаться прикреплёнными к панели.

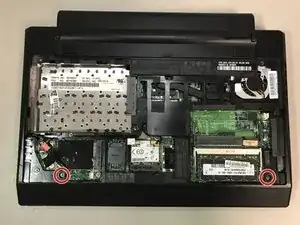

Удалите следующие винты с помощью магнитной отвертки с насадкой PH0.

Всего должно быть 2 винта.

Пожалуйста, выполните шаги 3–6 из Руководства по замене клавиатуры, затем вернитесь к этому руководству.

С помощью магнитной отвертки с насадкой PH0 отвинтите два винта, показанные на фотографии.

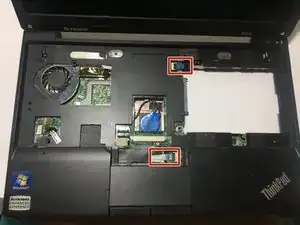

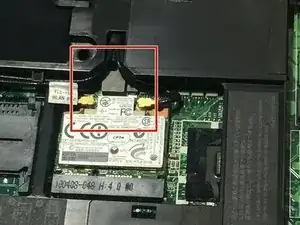

Отключите два проводных разъёма, подняв маленькие чёрные защёлки, затем вытащите провода.

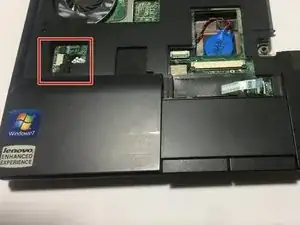

Отключите маленький чёрный провод, просто потянув его наружу.

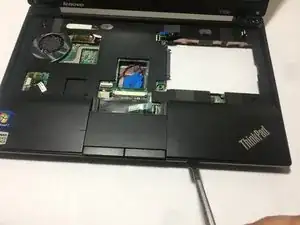

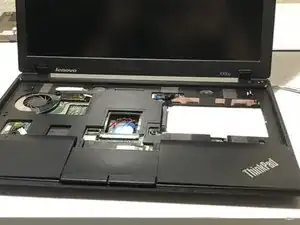

С помощью лопатки подденьте рамку и отцепите её от устройства.

Лучшее место для начала — снизу, рядом с тачпадом.

Отложите рамку в сторону после выполнения этого шага.

С помощью магнитной отвертки отвинтите все 8 показанных винтов.

Обязательно размещайте все винты на магнитном коврике.

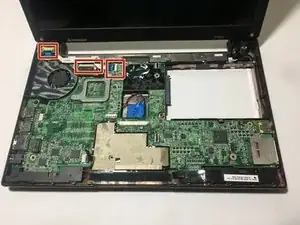

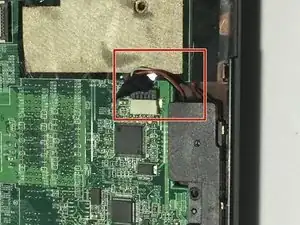

Отключите три проводных разъёма в верхнем левом углу панели.

Отключите проводной штекер, затем закройте устройство и переверните его.

Просто потяните два штекера вверх и наружу, чтобы отключить провода.

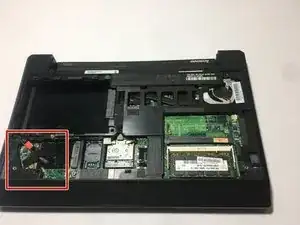

Переверните устройство обратно, чтобы отклеить две чёрные проволоки, расположенные в левом нижнем углу устройства.

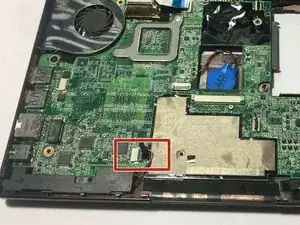

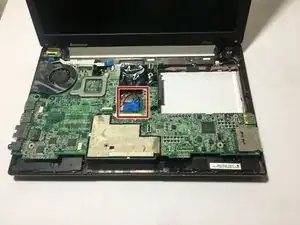

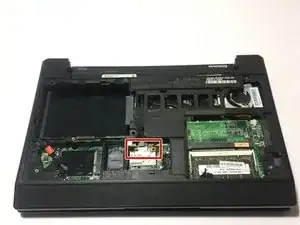

Просто отключите синий разъём в центре устройства.

Используя пальцы, постепенно выдавите панель из пластиковой корпуса.

Отложите пластиковый корпус в сторону, как только панель освободится.

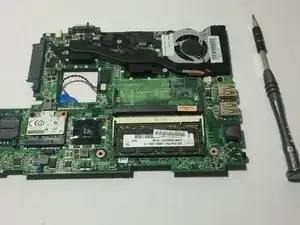

Той же магнитной отверткой отвинтите два винта, как показано на фотографии.

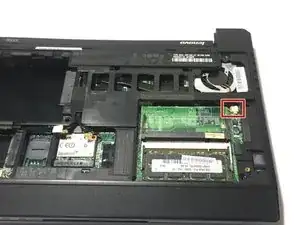

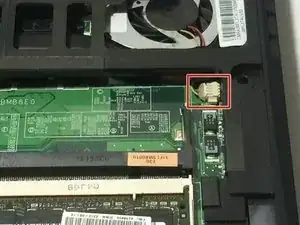

Отключите штекер прямо под вентилятором. Для этого может пригодиться плоскогубцы.

Если нужно почистить кулер, просто направьте сжатый воздух на вентилятор, чтобы удалить загрязнения. Повторите предыдущие шаги в обратном порядке, чтобы собрать ноутбук.

Если требуется заменить вентилятор, установите новый вентилятор и выполните шаги в обратном порядке для сборки устройства.
