Замена тачпада Lenovo ThinkPad W541
Используйте это руководство для замены тачпада на ноутбуке Lenovo ThinkPad W541.
Тачпад является важным компонентом любого ноутбука, позволяя легко управлять устройством. Если у вас возникли проблемы с тачпадом ThinkPad W541, не волнуйтесь, независимо от вашего опыта — это руководство проведет вас через все этапы ремонта и сделает процесс быстрым и простым.
Шаг 1

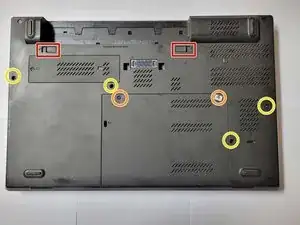

Выдвиньте зажимы наружу и снимите батарею, нажав вверх.
Снимите два винта Phillips #00 на крышке. Уберите крышку.
Уберите четыре винта корпуса Phillips #00 длиной 9.0 мм.
Уберите три винта Phillips #00 длиной 9.0 мм, обведенные красным на втором изображении.
Шаг 2

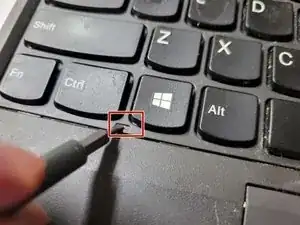

Вставьте лопатку под клавиатуру, как показано на первом изображении ниже, и надавите вверх.

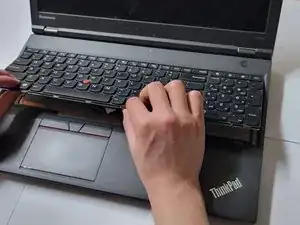

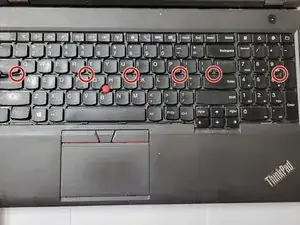

Уберите шесть винтов Phillips #000, обведенных красным на втором изображении, и поднимите клавиатуру.
Шаг 3

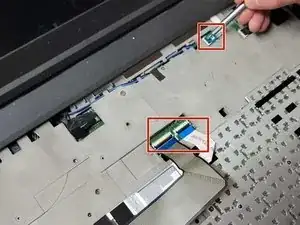

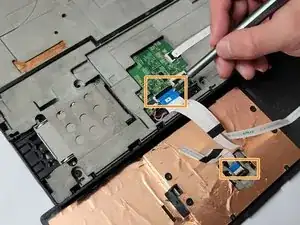

Откройте черные зажимы, соединенные с материнской платой, и снимите шлейф.

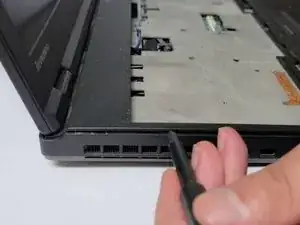

Используйте лопатку, чтобы аккуратно приподнять черный защитный корпус вверх.

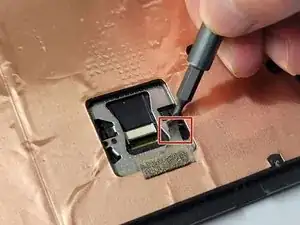

Переверните корпус. Откройте черные зажимы и уберите кабель.
Шаг 4

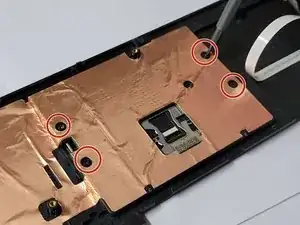

Уберите четыре винта Phillips #000 длиной 2.0 мм, обведенные красным на первом изображении.
Аккуратно снимите металлическую пленку и сохраните для сборки.
Придайте небольшое давление на заднюю часть поврежденного тачпада.
Шаг 5
Снимите старый тачпад и замените его на новый.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
