Замена батареи BIOS на IBM (Lenovo) Thinkpad X60s
Когда батарея разряжена, вам нужно каждый раз устанавливать дату системы при запуске ноутбука. В этом руководстве показано, как я устраняю эту проблему за $1.
Шаг 1
Просто открутите 4 винта, чтобы освободить клавиатуру, существует множество руководств / видео в Google, поэтому я не буду вдаваться в детали.
Шаг 2

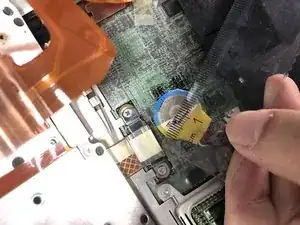

Аккуратно отключите батарею от микроразъема материнской платы.

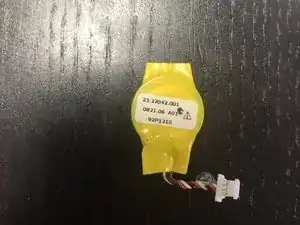

Отрежьте желтую пластиковую оболочку, старайтесь сделать это в форме полукруга и СХРАНИТЕ ее для дальнейшего использования.

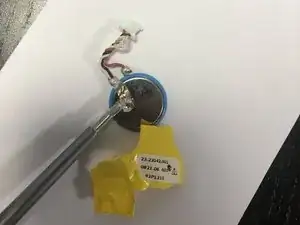

Разъем припаян к батарее, используйте маленькую отвертку с плоским жалом, чтобы аккуратно отломать пайку.
Шаг 3

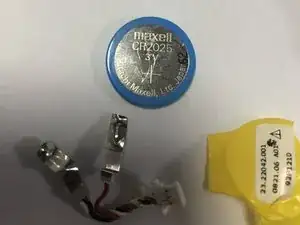

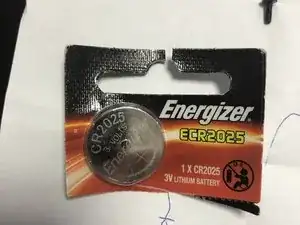

Вы можете заметить, что батарея - это просто ячейка CR2025, стоимостью $1.
Переместите синюю пластиковую "ободок" с старой батареи на новую, вы можете сделать это аккуратно с помощью ножа. Эта изоляция необходима, чтобы избежать короткого замыкания разъема.
Металлическую часть нужно выровнять с помощью зажима или любого другого подходящего инструмента.
Шаг 4
Трудно перепаять ячейку с домашним оборудованием. Я использовал липкую ленту, чтобы прикрепить металлические контакты к ячейке, КРАСНЫЙ провод к +, а ЧЕРНЫЙ/БЕЛЫЙ провод к -.
Вы должны избегать короткого замыкания металлических контактов, липкие ленты могут помочь.

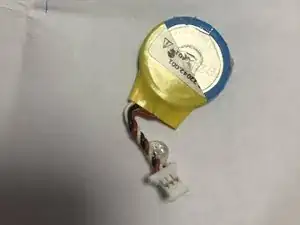

У меня не было термоусадочных трубок, подходящих для ячейки диаметром 2 см. Помните отрезанную желтую оболочку на шаге 1? Используйте ее для покрытия металлических частей и повторного подключения батареи.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
