Замена вентилятора Lenovo IdeaPad U350

Найдите аккумулятор, перевернув ноутбук.

Найдите запорный переключатель и сдвиньте его в сторону внешнего края ноутбука, пока он не щёлкнет и модуль аккумулятора не приподнимется.

Снимите модуль аккумулятора с ноутбука и отложите в сторону.

Отверните три винта на дне ноутбука рядом со значками клавиатуры при помощи отвертки PH1. Длина этих винтов — 5,8 мм.

Переверните компьютер и откройте экран.

Используя лопатку, аккуратно нажмите на защёлку, расположенную здесь, одновременно поддевая клавиатуру вверх с той же стороны.

Эта защёлка очень тугая и выполнена из тонкого, хрупкого пластика. Она легко ломается, что и произошло у нас во время разборки.

Слегка приподнимите нижнюю часть клавиатуры в направлении экрана, чтобы обнаружить ленточный кабель клавиатуры.

Используя наконечник лопатки, поднимите чёрную фиксирующую планку на ZIF-разъёме.

Теперь вы сможете легко извлечь клавиатуру.

Отверните шесть винтов на задней панели ноутбука с помощью крестообразной биты PH1.

Эти винты прикреплены к панели. При откручивании останавливайтесь, когда услышите щелчок.

Подденьте заднюю панель со стороны, ближайшей к аккумулятору, и снимите панель.

Сдвиньте жёсткий диск вправо, от модулей оперативной памяти.

Поднимите жёсткий диск со стороны, ближайшей к модулям оперативной памяти.

При установке жёсткого диска убедитесь, что медные контакты разъёма диска направлены вверх.

Отверните девять винтов по периметру ноутбука с помощью отвертки PH00. Длина этих винтов — 5,7 мм.

Отверните оставшиеся два винта M2.5X3, которые находились под аккумулятором, с помощью отвертки PH1. Длина этих винтов — 3,7 мм.

Отверните три винта M2X3, которые находились под жёстким диском, с помощью отвертки PH1. Длина этих винтов — 3,7 мм.

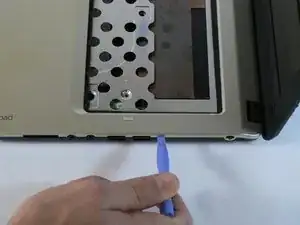

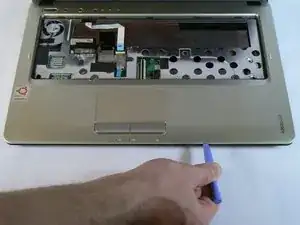

Используйте синюю пластиковую лопатку, чтобы поддеть серебристую пластиковую окантовку клавиатуры и отделить её от чёрного пластикового днища. Это нужно делать по всему периметру ноутбука — вы услышите щелчок каждый раз, когда один из фиксирующих зажимов отщёлкнется.

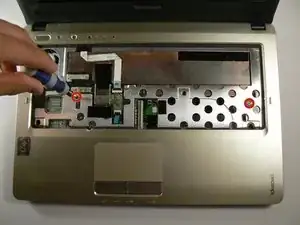

Отверните два винта M2X3, которые были под клавиатурой.

Используйте лопатку, чтобы отщёлкнуть фиксирующую защёлку ZIF-разъёма кабеля питания и индикаторов состояния.

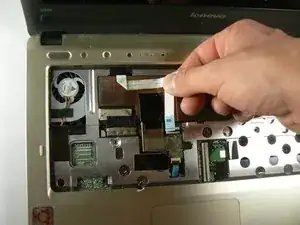

Этот ленточный кабель приклеен к корпусу. Аккуратно потяните его вверх с правой стороны, пока он не отстанет от корпуса.

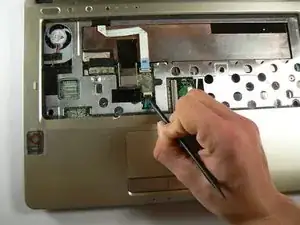

Используйте лопатку, чтобы отщёлкнуть фиксирующую защёлку ZIF-разъёма тачпада.

Отведите серебристую пластиковую окантовку клавиатуры от основания ноутбука. Сопротивления быть не должно.

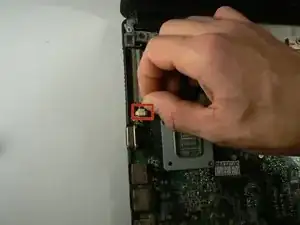

Отключите провод вентилятора от материнской платы.

Отверните три винта вентилятора с помощью биты PH1.

Эти винты прикреплены к вентилятору. При откручивании останавливайтесь, когда услышите щелчок.

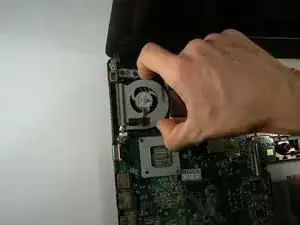

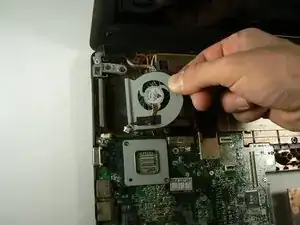

Схватите вентилятор как можно ближе к правой стороне (в сторону центра ноутбука) и поднимите вверх.

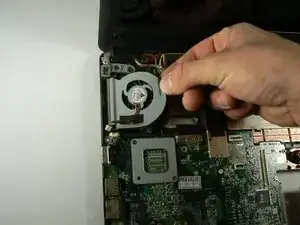

Как только правая сторона вентилятора освободится от выступа в корпусе, где размещён аккумулятор, потяните вентилятор вправо. Это должно освободить его от радиатора.
