Замена термопасты в Lenovo IdeaPad U350

Найдите батарею, перевернув ноутбук.

Найдите фиксатор и сдвиньте его в сторону внешнего края ноутбука, пока он не щёлкнет и блок батареи не приподнимется.

Снимите блок батареи с ноутбука и отложите в сторону.

Открутите три винта на нижней панели ноутбука, рядом с которыми находятся маленькие значки клавиатуры, используя отвёртку PH1. Длина этих винтов — 5.8 мм.

Переверните компьютер и откройте экран.

Используйте лопатку, чтобы аккуратно нажать на защёлку, расположенную здесь, одновременно поддевая клавиатуру с той же стороны.

Эта защёлка очень жесткая и также изготовлена из тонкого, хрупкого пластика. Это значит, что её легко сломать, что и произошло в процессе нашей разборки.

Слегка приподнимите нижнюю часть клавиатуры в сторону экрана, чтобы найти шлейф клавиатуры.

С помощью наконечника лопатки поднимите чёрную фиксирующую планку на ZIF-разъёме.

Теперь вы сможете легко извлечь клавиатуру.

Открутите шесть винтов на задней панели ноутбука, используя биту PH1.

Эти винты прикреплены к панели. При отворачивании останавливайтесь, когда услышите щелчок.

Поднимите заднюю панель со стороны, ближайшей к батарее, и снимите панель.

Сдвиньте жёсткий диск вправо, от модулей оперативной памяти.

Поднимите жёсткий диск со стороны, ближайшей к модулям оперативной памяти.

При повторной установке жёсткого диска убедитесь, что медные контакты на разъёме диска смотрят вверх.

Открутите девять винтов по периметру ноутбука, используя отвёртку PH00. Длина этих винтов — 5.7 мм.

Открутите оставшиеся два винта M2.5X3, которые находились под батареей, используя отвёртку PH1. Длина этих винтов — 3.7 мм.

Открутите три винта M2X3, которые находились под жёстким диском, используя отвёртку PH1. Длина этих винтов — 3.7 мм.

Используйте синий пластиковый инструмент для поддевания, чтобы отвести серебристую пластиковую окантовку клавиатуры от чёрного пластикового основания. Придётся проделать это по всему периметру ноутбука — вы услышите щелчок каждый раз, когда один из крепёжных зажимов отщёлкивается.

Открутите два винта M2X3, которые находились под клавиатурой.

Используйте лопатку, чтобы отщёлкнуть фиксатора на ZIF-разъёме шлейфа кнопки питания и индикаторов состояния.

Этот шлейф приклеен к корпусу. Аккуратно оторвите его с правой стороны, пока он не перестанет прилипать к корпусу.

Используйте лопатку, чтобы отщёлкнуть фиксатор на ZIF-разъёме шлейфа тачпада.

Отведите серебристую пластиковую окантовку клавиатуры от основания ноутбука. Сопротивления быть не должно.

Отключите провод вентилятора от материнской платы.

Открутите три винта вентилятора, используя биту PH1.

Эти винты прикреплены к вентилятору. При отворачивании останавливайтесь, когда услышите щелчок.

Схватите вентилятор как можно правее (в сторону центра ноутбука) и приподнимите.

Как только правая сторона вентилятора освободится от выступа в корпусе, где размещается батарея, потяните вентилятор вправо. Это должно освободить его от радиатора.

Аккуратно оторвите приклеенную пластиковую наклейку на разъёме дисплея от материнской платы.

Вытащите сам шлейф дисплея из разъёма.

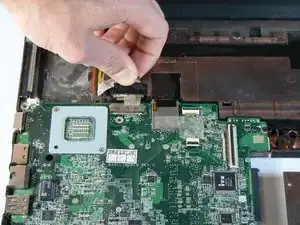

Отключите провод динамика от материнской платы.

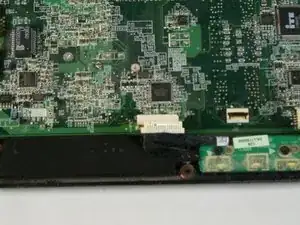

Используйте синий инструмент для открытия или лопатку, чтобы отщёлкнуть ZIF-разъём шлейфа платы индикаторов.

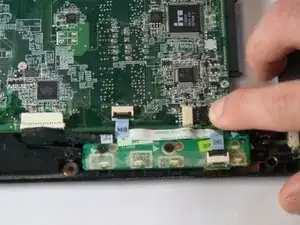

Вытяните шлейф платы индикаторов из разъёма.

Отключите кабель дочерней платы ввода/вывода от материнской платы.

Отверните четыре оставшихся винта, удерживающих материнскую плату, используя бит PH1. Серебристые винты имеют длину 5,6 мм, чёрные — 3,6 мм.

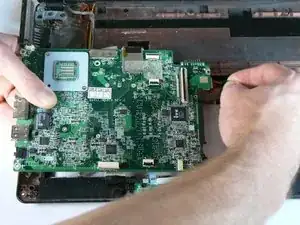

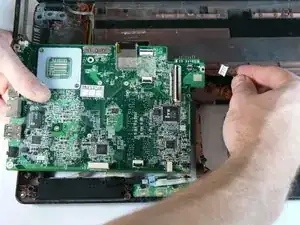

Начните поднимать материнскую плату с верхнего левого и нижнего правого углов.

Клемма батареи в верхнем правом углу материнской платы, вероятно, застрянет в отверстии, ведущем к отсеку батареи. Возможно, потребуется лёгкое покачивание, чтобы освободить её.

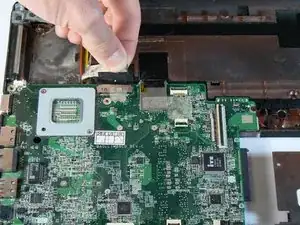

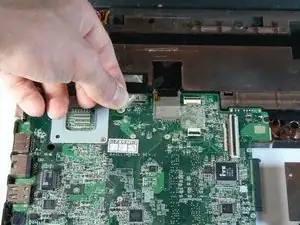

Отключите кабель питания от материнской платы.

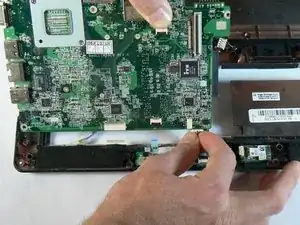

Отключите оставшийся кабель в нижнем правом углу материнской платы.

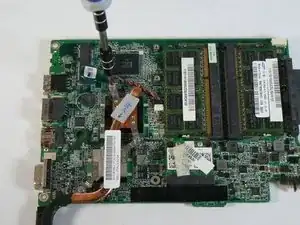

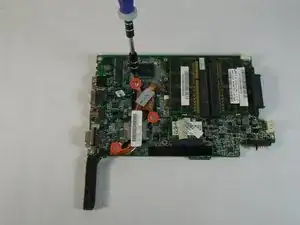

Отвинтите три винта радиатора с помощью бита PH1. Эти винты крепятся к сборке радиатора.

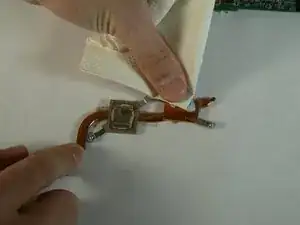

Удалите старую термопасту с нижней части радиатора. Использование изопропилового спирта может облегчить процесс.

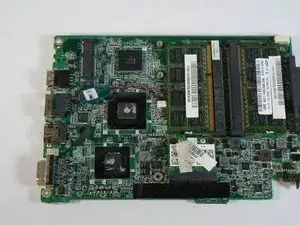

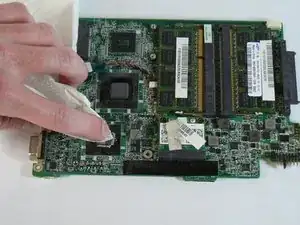

Очистите старую термопасту с кристаллов процессора и северного моста на материнской плате.

Никогда не используйте предметы твёрже мягкого пластика для соскабливания застаревшей термопасты. Это может поцарапать кристаллы или дорожки, сделав процессор непригодным для работы.

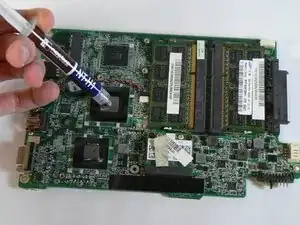

Нанесите новую, качественную термопасту на оба кристалла. Рекомендуются Noctua NT-H1 или Arctic Silver 5. Необходима лишь небольшая полоска термопасты размером примерно с рисовое зерно.

Осторожно установите радиатор обратно на кристаллы, стараясь держать его ровно для равномерного распределения термопасты.

Затяните все винты сборки радиатора.
