Замена вентилятора Lenovo IdeaPad U310
Если Ваш Lenovo IdeaPad U310 перегревается, причиной может быть неисправный вентилятор. Это руководство по замене вентилятора покажет, как заменить его шаг за шагом.
Шаг 1

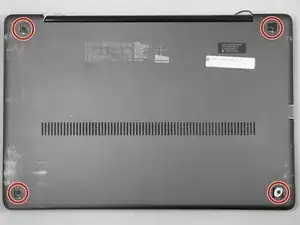

Переверните устройство так, чтобы нижняя панель смотрела вверх.
Снимите резиновые ножки, сжимая и тянув их вверх.

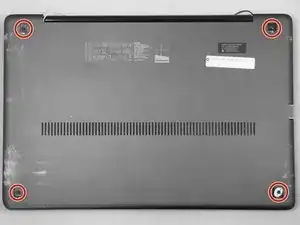

На этой фотографии резиновые ножки отсутствуют, но находятся в местах, отмеченных красными разметками.
Шаг 2
Удалите 4 винта, фиксирующих нижнюю панель к корпусу.
Винты отсутствуют на этом устройстве и не показаны на фото. Они находятся под резиновыми ножками в местах, отмеченных красной разметкой.
Шаг 3

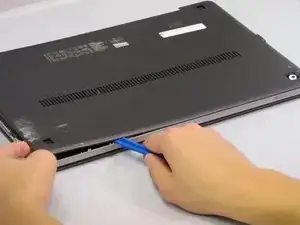

Поместите пластиковый инструмент для вскрытия между нижней панелью и корпусом.
Осторожно подденьте по периметру корпуса, пока нижняя панель не отойдет.

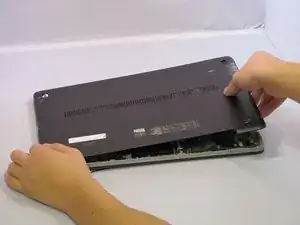

Поднимите нижнюю панель вверх и отойдите от корпуса.
Шаг 4

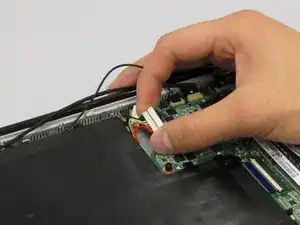

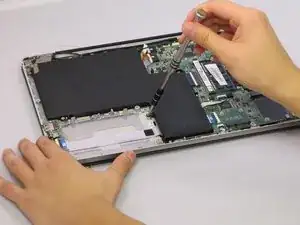

Отключите аккумулятор от платы, аккуратно поддев разъем и извлекая его из гнезда.
Шаг 5

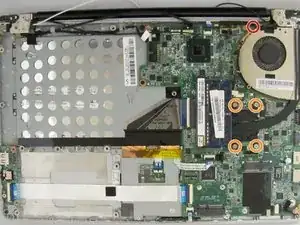

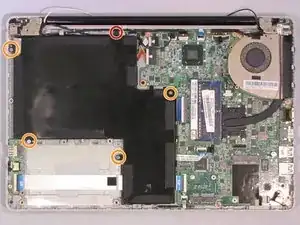

Удалите винт 5,6 мм с помощью отвертки PH1.
Удалите винты 4,6 мм с помощью отвертки PH1.
Шаг 6

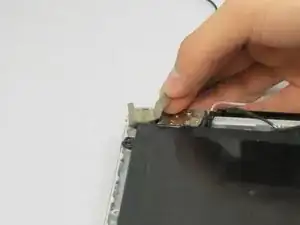

Оттяните ленту от аккумулятора, следя за тем, чтобы не снять её полностью.
Шаг 7

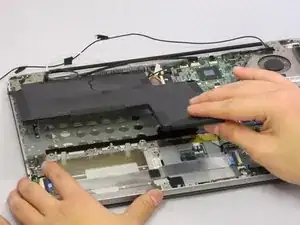

Снимите аккумулятор, поднимая его вверх и от корпуса.
Шаг 8

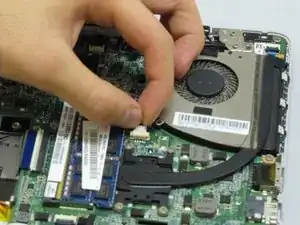

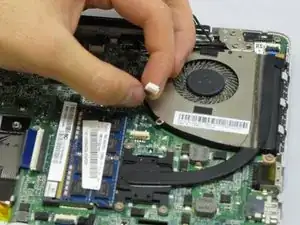

Отключите вентилятор, сжав разъем и оттянув его из гнезда.
Шаг 9

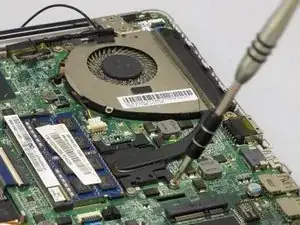

Отверните винт 5,1 мм, используя PH1.
Отверните четыре винта 3,6 мм, используя PH1.
Эти пять винтов закреплены в черной пластине с резиновыми упорами. Вы сможете их ослабить от платы, но они останутся прикрепленными к пластине.
Шаг 10

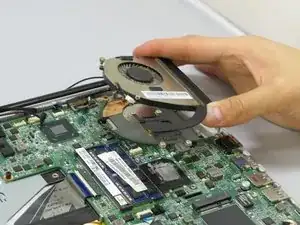

Снимите вентилятор, поднимая его вверх и от корпуса.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
