Замена экрана HP ProBook 4520s

Переверните 4520s дном вверх, лицевой стороной к себе.

Одновременнo нажмите оба фиксатора под аккумулятором внутрь.

Снимите аккумулятор, удерживая фиксаторы и сдвинув аккумулятор от себя.

Отвинтите три винта 2 мм крестообразной отвёрткой Phillips #1 в месте расположения аккумулятора.

Переверните 4520s и разверните его так, чтобы задняя крышка была обращена к вам.

Используйте металлическую лопатку, чтобы отодрать два резиновых колпачка по бокам порта аккумулятора.

Отвинтите 3 мм винты за колпачками при помощи крестовой отвёртки Phillips #1.

Поверните 4520s и откройте его так, чтобы экран был обращён к вам.

Накладка переключателя находится над клавиатурой. Сдвиньте накладку переключателя от себя, пока она не освободится от 4520s.

Поднимите накладку переключателя и отложите её в сторону.

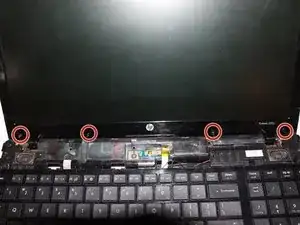

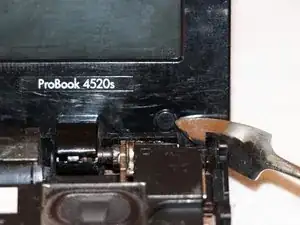

Используйте металлическую лопатку, чтобы снять четыре резиновых колпачка внизу рамки экрана.

Отвинтите четыре винта 5 мм головкой Torx (T9) под резиновыми колпачками.

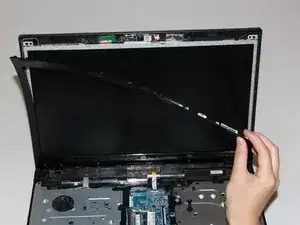

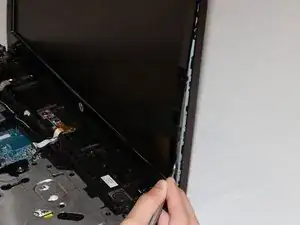

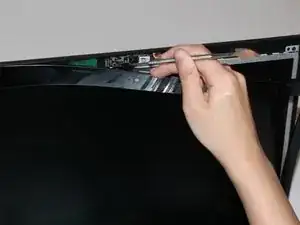

С помощью металлической лопатки отожмите защёлки за рамкой экрана.

Отложите рамку экрана в сторону.

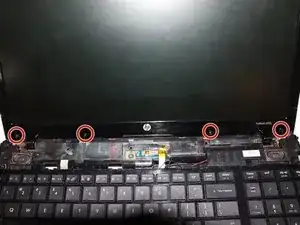

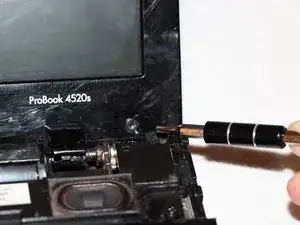

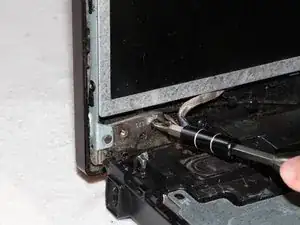

Отвинтите два винта 5 мм над экраном и ещё два винта под ним головкой Torx (T9).

Нижний набор винтов установлен в самых внутренних отверстиях для винтов.

Над экраном находится бронзовый разъём с подключённым кабелем. Отключите кабель с помощью металлической лопатки или пальцем.

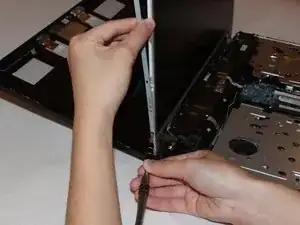

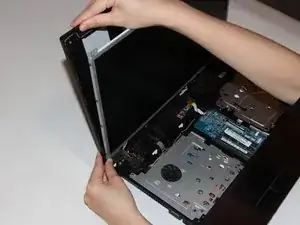

Осторожно отодвиньте заднюю крышку.

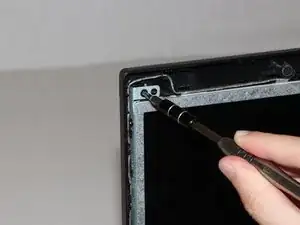

Отвинтите восемь винтов 2 мм крестовой отвёрткой Phillips (PH1) с экрана: четыре винта слева и четыре винта справа.

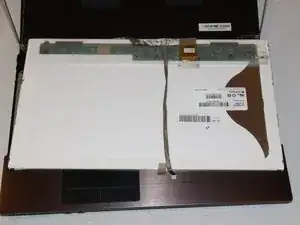

Положите экран лицевой стороной вниз.

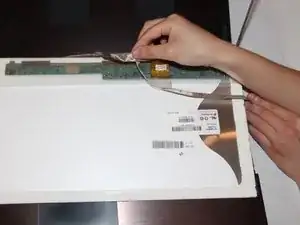

Отделите лентовый кабель от экрана.

Чтобы открыть зажим для лентового кабеля, подденьте металлическую планку, фиксирующую его на экране, с помощью лопатки.

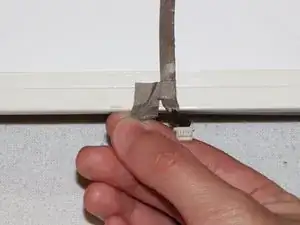

Отключите кабель после освобождения его из-под металлической планки
