Замена оптического привода HP ProBook 4520s

Переверните 4520s вверх дном так, чтобы передняя часть была обращена к Вам.

Одновременно сдвиньте два фиксирующих зажима под аккумулятором внутрь.

Удерживая зажимы, извлеките аккумулятор, сдвинув его от себя.

Отверткой Phillips #1 удалите три винта длиной 2 мм в месте, где был установлен аккумулятор.

Переверните 4520s и разверните так, чтобы задняя часть была обращена к Вам.

Используйте металлическую лопатку, чтобы снять две резиновые заглушки, расположенные по обе стороны от порта аккумулятора.

Отверткой Phillips #1 удалите винты длиной 3 мм, находящиеся за заглушками.

Поверните 4520s и откройте его так, чтобы экран был обращён к Вам.

Крышка переключателя расположена над клавиатурой. Оттолкните крышку переключателя от себя, пока она не отщёлкнется от 4520s.

Поднимите крышку переключателя и отложите в сторону.

Отверткой Phillips #1 удалите два винта длиной 7 мм, расположенные по обе стороны панели клавиатуры.

Сдвиньте панель клавиатуры от себя, чтобы освободить её от 4520s.

Не отрывайте панель клавиатуры резко. Это может повредить кабель.

Осторожно приподнимите клавиатуру и переверните её, чтобы открыть лентовый кабель.

Освободите лентовый кабель, аккуратно поднимая чёрную защёлку вверх, по одной стороне за раз.

Отсоедините кабель и поднимите панель клавиатуры. Отложите её в сторону.

При сборке вставьте лентовый кабель в разъём. Нажмите на защёлку, чтобы зажать кабель на месте.

Корпус оптического привода находится справа от устройства.

Отверткой Phillips (PH1) удалите винт длиной 5 мм с левой стороны металлической пластинки.

Используйте металлическую лопатку, чтобы сдвинуть оптический привод вправо и частично вывести его из корпуса.

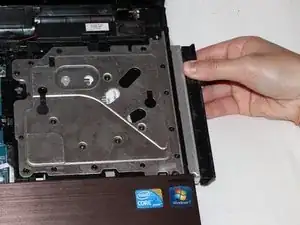

Выдвиньте оптический привод из 4520s.

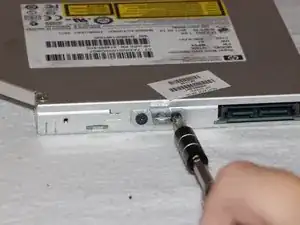

Отверткой Phillips (PH1) удалите два винта длиной 2 мм, крепящие металлическую планку к оптическому приводу.
