Замена вентилятора HP Envy x360 m6-w103dx
Это руководство по замене предназначено для вентилятора HP Envy x360 m6-w103dx. Для выполнения инструкций вам потребуются пластиковый инструмент для вскрытия, отвертка Phillips #0, отвертка Phillips #00 и антистатический браслет.
Если вы подозреваете неисправность вентилятора, обратитесь к руководствам по поиску и устранению неисправностей здесь.
Наденьте антистатический браслет и прикрепите его к металлической поверхности, чтобы избежать повреждения чувствительных электро компонентов. Перед касанием внутренних частей убедитесь, что компьютер отключён от сети и выключен.
Вентилятор прикреплён к материнской плате, поэтому потребуется также снять материнскую плату. Материнская плата не является опасным для рук компонентом, но она подключена к множеству критических частей компьютера и должна сниматься осторожно.
Шаг 1
Перед началом убедитесь, что ноутбук выключен.
С помощью захвата для открытия удалите 4 резиновые ножки и 4 заглушки винтов.
Шаг 2
Отверткой Phillips #0 отвинтите двенадцать винтов длиной 6 мм на нижней панели ноутбука.
Шаг 3
Откройте ноутбук аккуратно, клавиатурой вверх.
Подденьте по периметру клавиатуры пластиковым инструментом для вскрытия, пока клавиатура не приподнимется слегка.
При подъёме клавиатуры не тяните слишком сильно. Перед снятием клавиатуры необходимо отключить кабели.
Шаг 4
Поднимите клавиатуру так, чтобы были видны кабели, подключённые к материнской плате.
Аккуратно поднимите язычок каждого ZIF-коннектора, который фиксирует каждый кабель на материнской плате, используя лопатку. После откидывания язычков соответствующие ленточные кабели легко выйдут.
Отключите клавиатуру.
Шаг 5
Отключите разъём питания типа «pin head», чтобы снять питание с материнской платы.
Отвинтите пять винтов длиной 4 мм, фиксирующих материнскую плату, используя отвертку Phillips #0.
Позиции винтов на вашей плате могут отличаться. Если материнская плата не поддаётся при подъёме, ещё раз проверьте, все ли винты удалены.
Шаг 6
Снимите пять плоских ленточных кабелей, аккуратно подняв головку кабеля вверх и оттянув назад.
Снимите два оставшихся многожильных ленточных кабеля, потянув белую пластиковую головку назад.
Не тяните напрямую за провода.
Если головка многожильного ленточного кабеля не выходит, попробуйте аккуратно покачивать её из стороны в сторону при вытягивании.
Шаг 7
Поднимите материнскую плату с левой стороны под небольшим углом.
Аккуратно сдвиньте материнскую плату влево и слегка покачайте из стороны в сторону, пока порты на правой стороне платы не освободятся от корпуса.
Убедитесь, что ноутбук хорошо поддерживается, так как материнская плата — тяжёлый компонент, и её снятие может сделать устройство неустойчивым.
Шаг 8

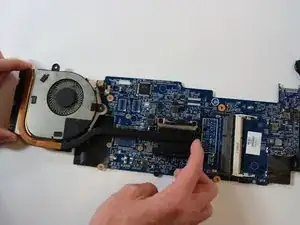

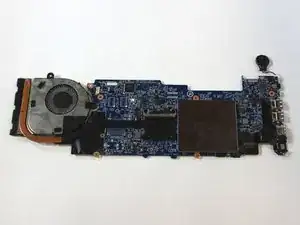

Осторожно положите материнскую плату на ровную поверхность металлической пластиной вверх.

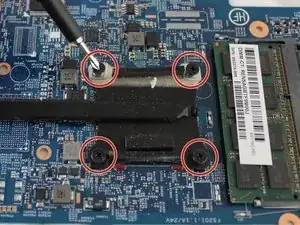

Отвинтите четыре винта диаметром 6,0 мм на системе охлаждения, используя отвертку Phillips #00.
Винты не отделяются от компонента, а только от материнской платы.
Шаг 9

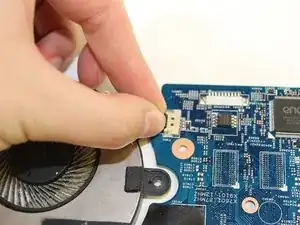

Отключите разъём питания вентилятора типа «pin-head».
Шаг 10

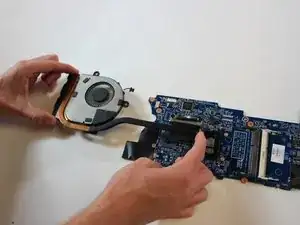

Аккуратно поднимите узел вентилятора и отведите его от материнской платы.
При сборке очистите старую термопасту с радиатора и контактных площадок процессора. Затем нанесите новую термопасту согласно нашему руководству «Как наносить термопасту».
Заключение
Для обратной сборки выполните эти инструкции в обратном порядке.
