Замена дочерней платы HP Envy x360 m6-w103dx

Перед началом убедитесь, что ноутбук выключен.

С помощью инструмента для вскрытия снимите 4 резиновые ножки и 4 заглушки винтов.

Открутите двенадцать винтов длиной 6 мм с нижней части ноутбука крестовой отверткой Phillips #0.

Аккуратно откройте ноутбук так, чтобы клавиатура была сверху.

С помощью пластикового инструмента для вскрытия подденьте по периметру клавиатуру, пока её можно будет немного приподнять.

При подъёме клавиатуры не тяните слишком сильно. Существуют шлейфы, которые нужно отсоединить перед снятием клавиатуры.

Поднимите клавиатуру, пока не увидите кабели, подключённые к материнской плате.

Осторожно поднимите фиксатор на каждом ZIF‑коннекторе, который соединяет каждый кабель с материнской платой, с помощью лопатки. После переворачивания фиксаторов соответствующие ленточные кабели легко выйдут.

Отсоедините клавиатуру.

Снимите четыре винта 6 мм Phillips #0, удерживающих аккумулятор.

Белые стрелки на аккумуляторе указывают, где находятся каждый из винтов.

Отсоедините ленточный кабель, подняв белые защёлки на ZIF‑коннекторах и аккуратно выдвинув ленточные кабели из гнезд.

Отсоедините разъём аккумулятора, захватив маленькие белые язычки по обе стороны разъёма и потянув вниз в сторону аккумулятора.

Выньте аккумулятор.

Возможно, потребуется отклеить ленточный кабель и заменить его после установки нового аккумулятора, если у вашего запасного компонента он не приклеен заранее.

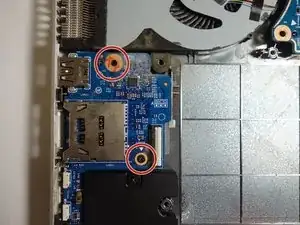

Открутите два винта, удерживающих дочернюю плату, крестовой отверткой Phillips #0.

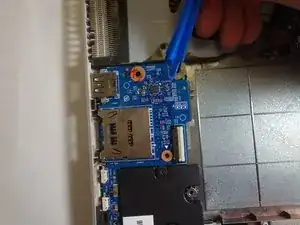

Используйте пластиковый инструмент для вскрытия, чтобы вынуть дочернюю плату.
