Замена вентилятора HP Envy x360 m6-w105dx
Это руководство по замене вентилятора для HP Envy x360 m6-w105dx. Вентилятор играет важную роль в регулировании температуры компонентов внутри ноутбука. Если у устройства возникают проблемы с перегревом, появлением чрезмерного шума при интенсивной нагрузке или зависания из‑за высокой температуры, замена вентилятора может помочь устранить проблему.
При снятии блока вентилятора потребуется отвести радиатор от процессора и заново нанести термопасту. Обратитесь к этому руководству по нанесению термопасты для рекомендаций по правильной установке термопасты.
Шаг 1
Убедитесь, что ноутбук выключен и отключен от сети.
С помощью медиатора для вскрытия подденьте восемь резиновых ножек на нижней стороне устройства.
Отверткой Phillips #1 отверните двенадцать винтов 6 мм из задней крышки.
Шаг 2
Откройте ноутбук и поверните его к клавиатуре.
Аккуратно вставьте медиатор в кромку панели клавиатуры и проведите по периметру панели, пока все защёлки не будут освобождены.
Поднимите панель клавиатуры снизу и осторожно начните приподнимать.
Снизу клавиатуры всё ещё подключены ленточные кабели. Не тяните клавиатуру от устройства.
Шаг 3
Аккуратно приподнимите клавиатуру снизу.
Осторожно откройте фиксаторы трёх ZIF‑коннекторов и отсоедините три ленточных кабеля от материнской платы пальцами.
Не снимайте ZIF‑разъёмы, тянув за провода; отсоединяйте их, аккуратно поднимая пластиковые защёлки на концах проводки.
Полностью извлеките клавиатуру из ноутбука и установите новую клавиатуру.
Шаг 4

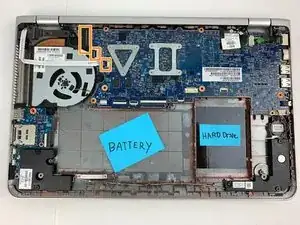

Отверткой Phillips #01 отверните пять винтов 4 мм.
Аккуратно отогните фиксаторы ZIF‑коннекторов и отсоедините ленточные кабели.

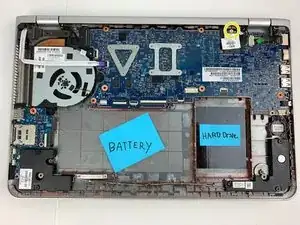

Отверните модуль WLAN и аккуратно поднимите модуль вверх и выньте его из разъёма.
Шаг 5

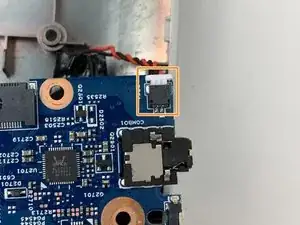

Отключите разъёмы кабелей каждого из динамиков.

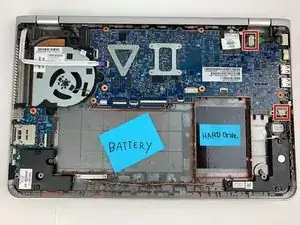

Поднимите материнскую плату и откиньте её на себя, чтобы отключить дополнительный разъём кабеля на задней стороне.
Снимите материнскую плату вместе с блоком вентилятора из ноутбука.
Шаг 6

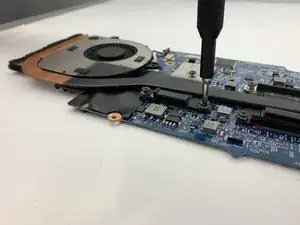

Отверткой Phillips #1 отвинтите семь винтов со spring‑фиксацией.

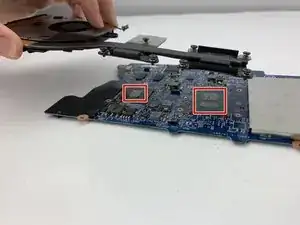

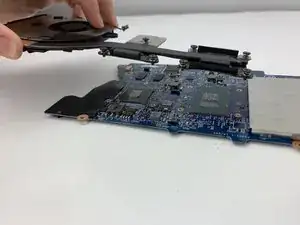

После извлечения всех винтов выньте вентилятор, подняв его с материнской платы.
Шаг 7
Установите новый вентилятор на место старого.
Чтобы нанести термопасту, следуйте этому руководству по нанесению термопасты.
Заключение
Для повторной сборки устройства выполните приведённые инструкции в обратном порядке.
