Замена материнской платы HP Envy x360 m6-w 101dx
Используйте это руководство для замены материнской платы в вашем HP Envy x360.
Материнская плата — это печатная плата, расположенная внутри ноутбука, которая содержит большинство важных компонентов устройства и обеспечивает его полноценную работу. На материнской плате находятся разъёмы и коннекторы питания, в которых размещаются центральный процессор (CPU), набор микросхем и оперативная память (RAM). Поскольку на ней размещены основные компоненты ноутбука, выход материнской платы из строя означает, что система неработоспособна. Возможно, вы услышите работу вентилятора или работу некоторых других частей ноутбука при неисправной материнской плате, однако устройство всё равно не запустится.
Перед началом работы убедитесь, что у вас чистое и просторное рабочее место, устройство выключено и отключено от всех источников питания.
Шаг 1

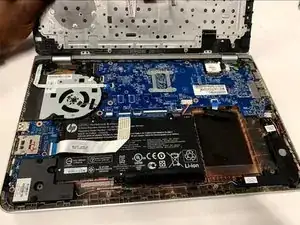

Поднимите клавиатуру и найдите материнскую плату
Шаг 2

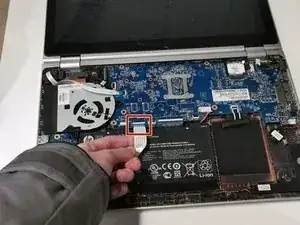

После обнаружения отсоедините все кабели, подключённые к материнской плате.
На фотографиях показано отсоединение процессора и аккумулятора от материнской платы.
Шаг 3

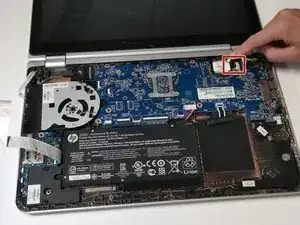

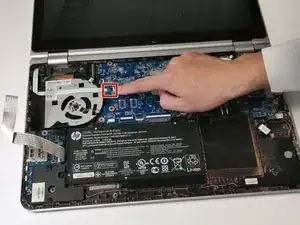

Продолжайте отсоединять кабели, связанные с материнской платой.
На фотографиях показано, что SD-карта, экран и вентилятор были отсоединены от материнской платы.
Шаг 4

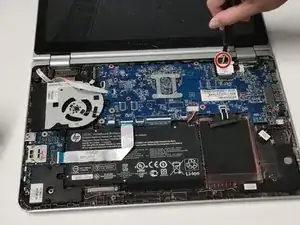

Используя отвёртку Pro tech tool #1, снимите 4,5 мм перекрёстный винт, который крепит материнскую плату к корпусу ноутбука, расположенный над блоком процессора.
Шаг 5

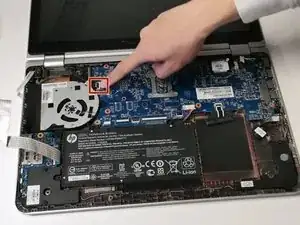

Продолжайте выкручивать отмеченные 4,5 мм перекрёстные винты в жёлтых кругах.
Шаг 6
Осторожно приподнимите вентилятор под углом — это также приподнимет материнскую плату.
Аккуратно покачайте вентилятор и материнскую плату влево и вправо, чтобы отсоединить разъёмы, расположенные на правой стороне ноутбука. Теперь вы можете безопасно извлечь материнскую плату и вентилятор.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
