Замена Wi-Fi карты HP Envy x360 m6-w105dx

Ноутбуки

Это руководство по замене Wi-Fi карты, расположенной на материнской плате. Этот компонент отвечает за преобразование беспроводных сигналов в данные, воспринимаемые процессорами. Также этот компонент известен как сетевой адаптер. Без этой карты ваше устройство не сможет найти подходящую сеть для подключения и обработки данных.

Если у вас возникают проблемы с установлением или поддержанием беспроводных соединений (Wi-Fi, Bluetooth) на ваших устройствах, и вы исключили программные причины, замена беспроводной карты может помочь решить эти проблемы.

Шаг 1

Убедитесь, что ноутбук выключен и отключен от всех розеток.

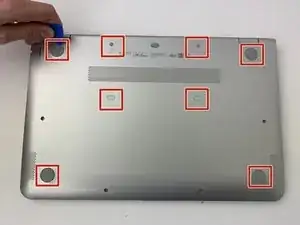

Используйте открывающую лопатку, чтобы приподнять восемь резинок на нижней части устройства.

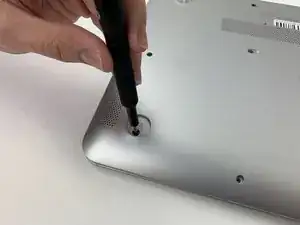

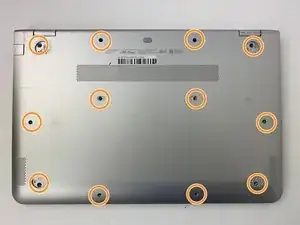

При помощи отвертки Phillips #1 открутите двенадцать винтов длиной 6 мм с задней крышки.

Шаг 2

Откройте ноутбук и переверните его к клавиатуре.

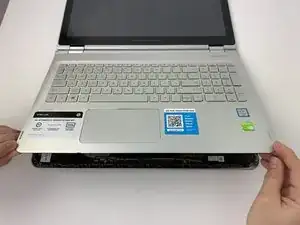

Аккуратно вставьте открывающую лопатку в край панели клавиатуры и проведите по краю, пока все зажимы не освободятся.

Поднимите панель клавиатуры снизу и осторожно начните приподнимать.

На нижней стороне клавиатуры еще есть подключенные шлейфы. Не тяните клавиатуру от устройства.

Шаг 3

Осторожно поднимите клавиатуру снизу.

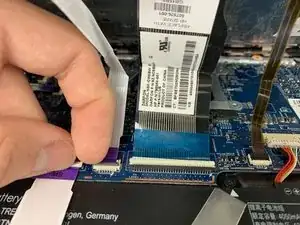

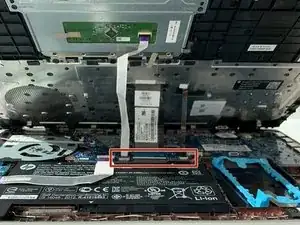

Аккуратно откройте замковый клапан трех ZIF-разъемов и отсоедините три шлейфа от материнской платы, используя пальцы.

Не снимайте ZIF-разъемы, тянув за провода, вместо этого отсоедините их, осторожно поднимая пластиковые зажимы, расположенные на концах проводов.

Полностью снимите клавиатуру с ноутбука и установите новую клавиатуру.

Шаг 4

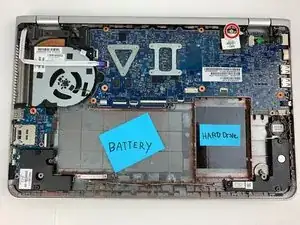

Возьмите отвертку Phillips #1 и открутите винт длиной 0,4 мм, удерживающий Wi-Fi карту.

Шаг 5

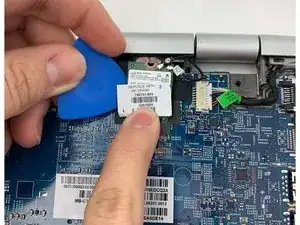

Поднимите чип с помощью лопатки и потяните вперед, чтобы извлечь его из разъема.

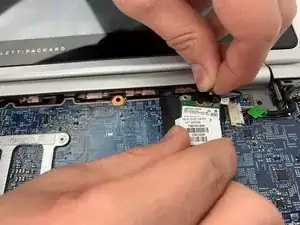

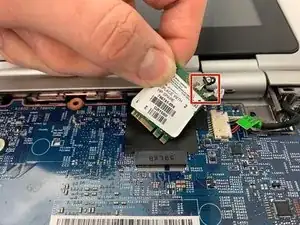

Возьмите пинцет и снимите два соединительных провода с чипа.

Перевод руководства с ifixit.com
