Замена вентилятора Asus K53E-BBR7

Выключите компьютер и отключите кабель питания от ноутбука.

Нажмите по два фиксирующих защёлки в верхней части ноутбука наружу и оттяните аккумулятор от корпуса ноутбука.

В этом ноутбуке отсутствует аккумулятор.

Удалите два чёрных винта Phillips #0 длиной 7,0 мм на задней панели с помощью отвёртки Phillips #0.

Сдвиньте крышку вниз руками и снимите её с ноутбука.

С помощью отвёртки Phillips #0 снимите четыре винта Phillips #0 длиной 7,0 мм, фиксирующие жёсткий диск.

Осторожно поднимите жёсткий диск руками и извлеките его из отсека.

В этом устройстве отсутствует жёсткий диск.

Удалите следующие семнадцать винтов с задней панели ноутбука с помощью отвёртки Phillips #0:

Шестнадцать чёрных винтов Phillips #0 длиной 7,0 мм.

Один чёрный винт Phillips #0 длиной 4,0 мм.

С помощью синей лопатки отделите клавиатуру от подладонной панели, вставив инструмент в каждый из пяти защёлок в верхней части клавиатуры.

Медленно снимите клавиатуру, аккуратно оттягивая её от подладонной панели.

К клавиатуре и подладонной панели подключён серебристый ленточный кабель. Быстрое снятие клавиатуры может разорвать кабель, повредив устройство.

Пальцами аккуратно отсоедините серебристый ленточный кабель от разъёма ноутбука.

Будьте осторожны при снятии ленты. Небрежное вытягивание может повредить как ленту, так и ноутбук.

Удалите шесть серебристых винтов Phillips #0 длиной 6,0 мм с помощью отвёртки Phillips #0.

Пальцами аккуратно отсоедините следующие кабели от ноутбука:

Кабель кнопки питания.

Кабель тачпада.

Извлеките оптический привод, потянув его вправо, пока он полностью не отделится от ноутбука.

Закройте крышку ноутбука и переверните его, чтобы получить доступ к винтам под оптическим приводом.

Удалите три серебристых винта Phillips #0 длиной 6,0 мм, расположенные под оптическим приводом, с помощью отвёртки Phillips #0.

Вставьте синюю лопатку между подладонной панелью и основанием ноутбука, чтобы разделить их.

Осторожно снимите подладонную панель руками.

Отсоедините золотой видеокабель от материнской платы пальцами.

Пальцами отсоедините кабель динамика от материнской платы.

Медленно поднимите синюю клейкую ленту с материнской платы и снимите кабель платы ввода/вывода.

С помощью отвёртки Phillips #0 удалите девять винтов Phillips #0 длиной 7,0 мм, крепящих материнскую плату.

Поднимите материнскую плату руками и извлеките её из корпуса ноутбука.

При извлечении к материнской плате будут прикреплены вентилятор и несколько портов.

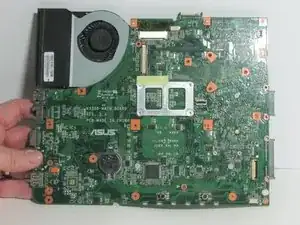

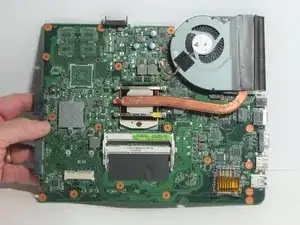

Переверните материнскую плату, чтобы получить доступ к вентилятору и радиатору.

Отсоедините набор проводов чёрного, красного, жёлтого и синего цвета от материнской платы пальцами.

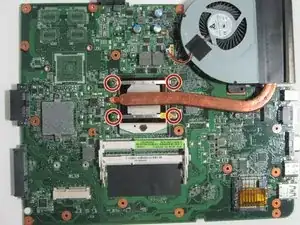

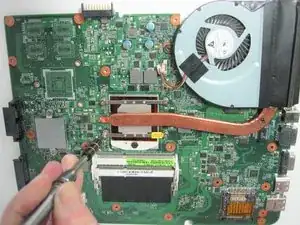

С помощью отвёртки Phillips #0 удалите четыре винта Phillips #0 длиной 6,0 мм, крепящие радиатор.

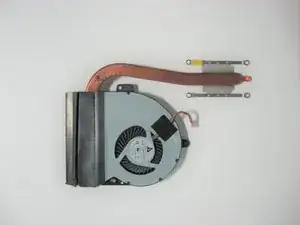

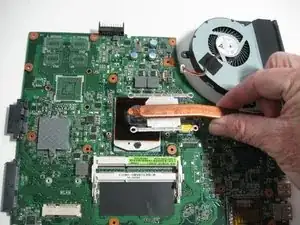

Отсоедините вентилятор от материнской платы. Вентилятор приклеен тонким слоем термопасты, для ослабления адгезии потребуется лопатка.

При установке нового вентилятора нанесите небольшой слой термопасты на процессор перед повторной установкой радиатора.
