Замена оптического привода Asus K53E-BBR3

Положите ноутбук лицевой частью вниз перед собой.

Сдвиньте кнопку в правом верхнем углу вправо, пока не появится оранжевый индикатор.

Нажмите подпружиненный фиксатор, чтобы освободить аккумулятор от корпуса.

Отвинтите два винта Phillips #1 длиной 5 мм.

Потяните заднюю панель вниз и затем вверх, чтобы снять её.

Под клавиатурой находится ленточный разъём. Поднимая клавиатуру, действуйте аккуратно и осторожно.

Вставьте лопатку в выемку рядом с клавишей Esc.

Сильно покачивайте лопатку по краю клавиатуры, пока не сможете снять клавиатуру.

Осторожно потяните ленточный кабель вправо и извлеките его из разъёма.

На задней панели ноутбука отвинтите восемнадцать винтов Phillips #1 длиной 5 мм.

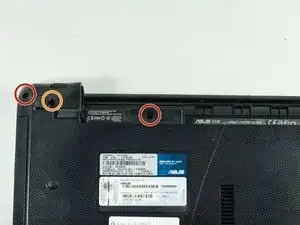

Отвинтите два винта Phillips #1 длиной 5 мм.

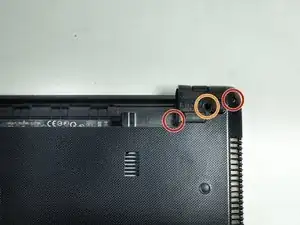

Винты, выделенные оранжевым, немного толще, чем красные, однако они имеют одинаковую длину и тип шлица.

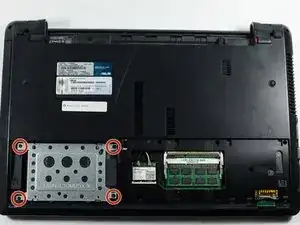

Отвинтите четыре выделенных винта Phillips #1 длиной 5 мм и извлеките жёсткий диск.

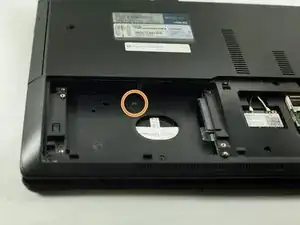

Отвинтите винт Phillips #1 длиной 3 мм.

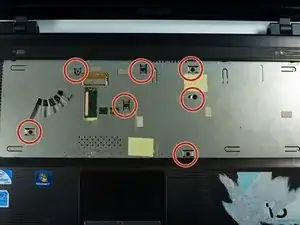

Переверните ноутбук и снимите семь винтов Phillips #1 длиной 5 мм.

Между двумя половинками ноутбука проходит ленточный кабель. При раскрытии пластиковых частей будьте осторожны, чтобы не повредить кабель.

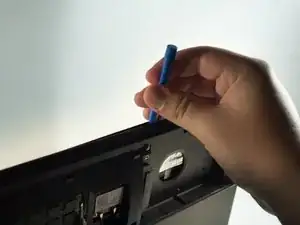

Используя пластиковый инструмент для вскрытия, сильно подденьте две секции пластика.

Пошевелите инструментом по периметру, аккуратно разъединяя пластиковые панели.

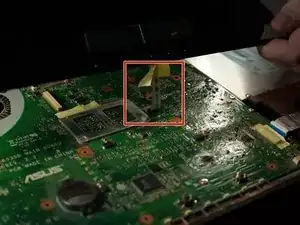

Отключите выделенный ленточный кабель, подняв чёрную защёлку и аккуратно вынув кабель из разъёма.

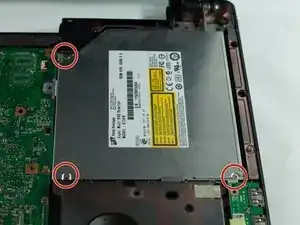

Отвинтите три винта Phillips #0 длиной 3 мм.

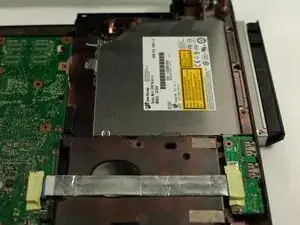

Сдвиньте оптический привод вправо.

Извлеките оптический привод.
