Замена материнской платы Asus K53E-BBR7

Выключите компьютер и отключите кабель питания от ноутбука.

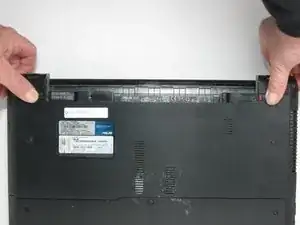

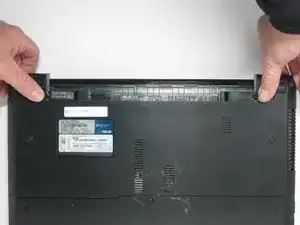

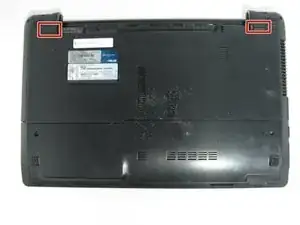

Оттяните наружу два фиксатора в верхней части ноутбука и вытяните аккумулятор из ноутбука.

В этом ноутбуке отсутствует аккумулятор.

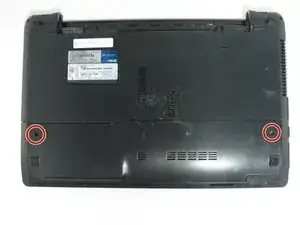

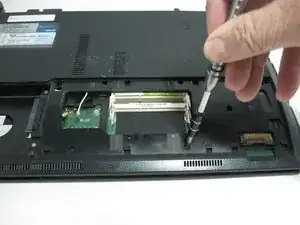

Снимите два чёрных винта Phillips #0 длиной 7,0 мм на задней панели с помощью отвёртки Phillips #0.

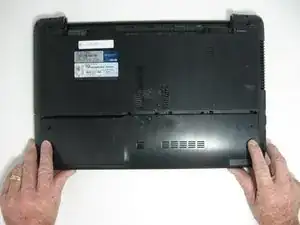

Сдвиньте крышку вниз вручную и снимите её с ноутбука.

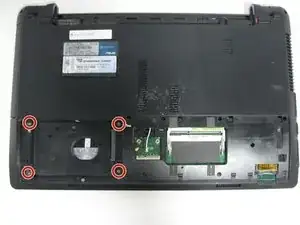

С помощью отвёртки Phillips #0 отвинтите четыре винта Phillips #0 длиной 7,0 мм, удерживающие жёсткий диск на месте.

Осторожно поднимите жёсткий диск из отсека вручную.

В этом устройстве отсутствует жёсткий диск.

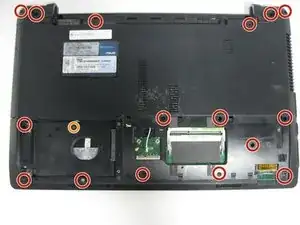

Снимите следующие семнадцать винтов с задней панели ноутбука с помощью отвёртки Phillips #0:

Шестнадцать чёрных винтов Phillips #0 длиной 7,0 мм.

Один чёрный винт Phillips #0 длиной 4,0 мм.

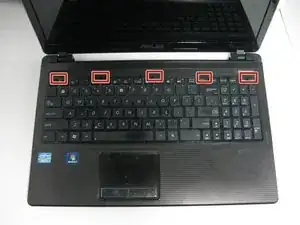

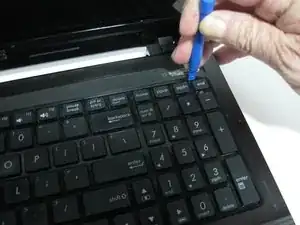

С помощью синего лопаточного инструмента отделите клавиатуру от подставки для рук, ввести инструмент в каждую из пяти защёлок в верхней части клавиатуры.

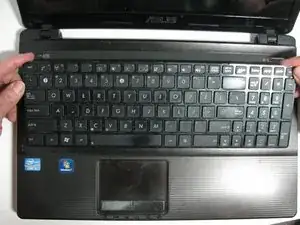

Медленно снимите клавиатуру, аккуратно оттягивая её от подставки для рук.

К клавиатуре и подставке для рук подключён серебристый ленточный кабель. Быстрое снятие клавиатуры может порвать ленточный кабель и повредить устройство.

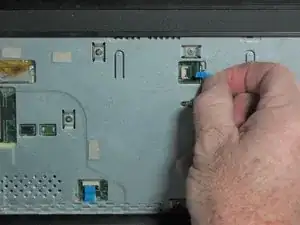

Пальцами медленно отсоедините серебристый ленточный кабель от разъёма на ноутбуке.

Будьте осторожны при снятии ленты. Небрежное натяжение может повредить как ленту, так и ноутбук.

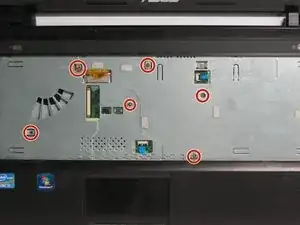

Снимите шесть серебристых винтов Phillips #0 длиной 6,0 мм с помощью отвёртки Phillips #0.

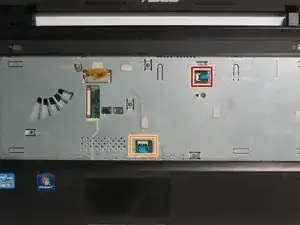

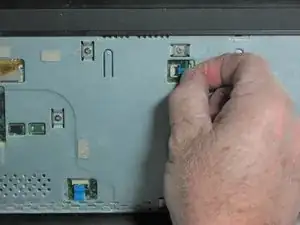

Пальцами аккуратно отсоедините от ноутбука следующие кабели:

Кабель кнопки питания.

Кабель тачпада.

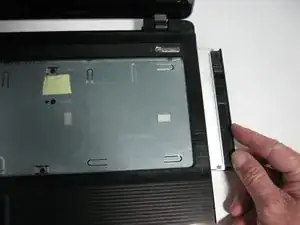

Выньте оптический привод из ноутбука, сдвинув его вправо, пока он полностью не отсоединился от ноутбука.

Закройте крышку ноутбука и переверните его, чтобы получить доступ к винтам под оптическим приводом.

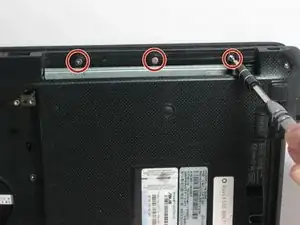

С помощью отвёртки Phillips #0 снимите три серебристых винта Phillips #0 длиной 6,0 мм, расположенные под оптическим приводом.

Вставьте синий лопаточный инструмент между подставкой для рук и основанием ноутбука, чтобы их разъединить.

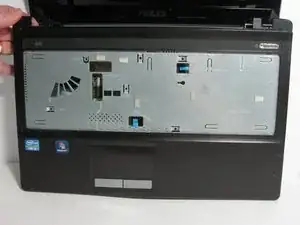

Осторожно снимите подставку для рук вручную.

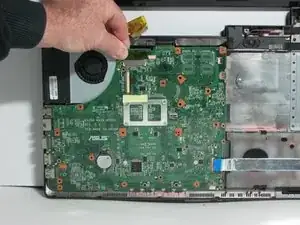

Отсоедините золотой видеокабель от материнской платы пальцами.

Пальцами отсоедините кабель динамиков от материнской платы.

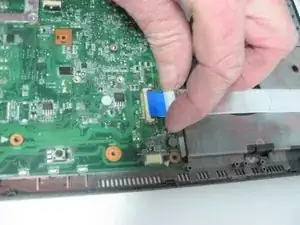

Медленно отлейте синюю ленту с материнской платы и снимите кабель платы ввода-вывода.

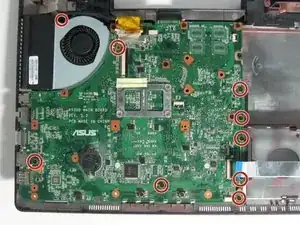

Снимите девять винтов Phillips #0 длиной 7,0 мм с материнской платы с помощью отвёртки Phillips #0.

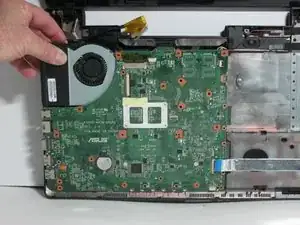

Поднимите материнскую плату из ноутбука вручную.

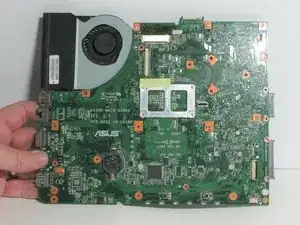

При отсоединении от ноутбука к материнской плате будут прикреплены вентилятор и несколько портов.
